WorksheetsTema 14. SOLDADURA I
Total questions: 50
Worksheet time: 30mins
¿Cuál de las siguientes afirmaciones define correctamente la naturaleza y las condiciones del proceso de soldadura como sistema de unión?
Es un procedimiento de ensamblado exclusivamente desmontable que requiere siempre la aplicación de calor extremo y material de aportación para fijar piezas separadas.
Es un sistema de unión mecánica que se limita a la deformación plástica de los metales mediante golpes sucesivos, sin posibilidad de crear una unión continua.
Es una unión permanente, continua y homogénea de materiales, que puede realizarse con o sin aplicación de calor, con o sin presión, y con o sin adición de material de aportación.
Es un método de fijación rápida cuya resistencia mecánica es siempre inferior a la del material original de las piezas debido a la fase líquida.
¿Cuál de las siguientes opciones describe correctamente el balance entre las ventajas y los inconvenientes de la soldadura como técnica de unión industrial?
Es el método preferido para estructuras temporales porque, aunque requiere un control riguroso, permite desmontar las piezas rápidamente sin pérdida de material.
Proporciona una gran simplicidad de diseño y ahorro de material, pero su principal limitación es que la unión es permanente (no desmontable) y exige una supervisión estricta de los trabajadores.
Su única ventaja real es la facilidad de reparación, ya que siempre resulta en un aumento significativo del peso total de la estructura en comparación con los remaches.
No requiere una selección acertada de materiales ni seguridad en el proyecto, lo que compensa la lentitud de su ejecución manual.

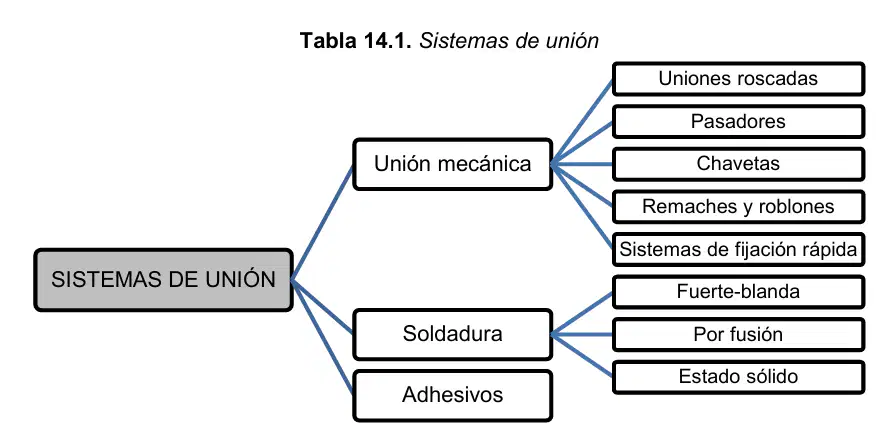

En la figura se repasan los sistemas de unión existentes
Entendido
No entendido

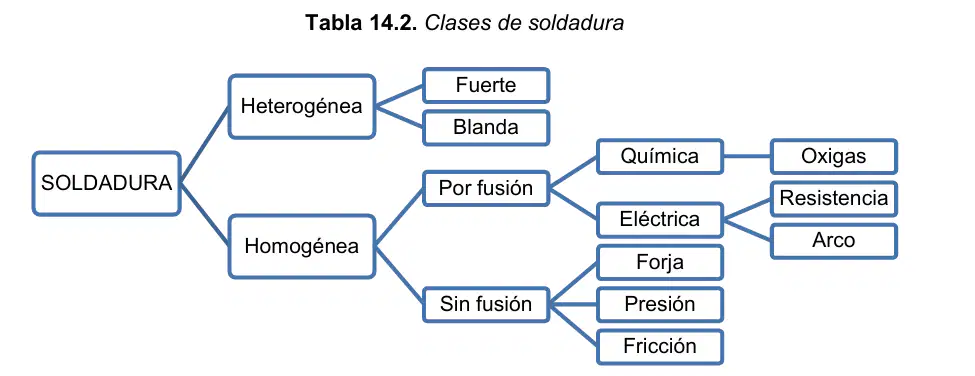

En la figura se repasan los tipos de soldadura existentes:
Entendido
No entendido
¿Qué ocurre en la soldadura heterogénea?
El material de aportación (MA) tiene un punto de fusión mayor al metal base (MB)
El material de aportación (MA) tiene un punto de fusión menor al metal base (MB)
El material de aportación (MA) tiene un punto de fusión igual al metal base (MB)
No tiene metal de aportación
¿Qué tipo de soldadura se basa en la capilaridad?
Heterogénea
Homogénea
La soldadura heterogénea se divide en:
(a)
¿Principal diferencia entre soldadura fuerte y blanda?
Fuerte: MA funde a > 450 ºC.
Blanda: MA funde a < 450 ºC
Fuerte: MA funde a < 450 ºC.
Blanda: MA funde a > 450 ºC
Fuerte: MA funde a > 450 ºC.
Blanda: MA funde a 450 ºC
Fuerte: MA funde a > 450 ºC.
Blanda: MA funde a > 450 ºC
La soldadura homogénea se divide en:
(a)
La soldadura homogénea por fusión se divide en:
(a)
La soldadura homogénea por fusión eléctrica se divide en:
(a)
La soldadura homogénea por fusión química corresponde a:
(a)
La soldadura homogénea por fusión química corresponde a:
(a)
La soldadura homogénea sin fusión se divide en:
(a)
¿Qué condición debe cumplirse obligatoriamente para que una soldadura sea clasificada como "homogénea" según los criterios del tema?
El metal de aportación debe tener un punto de fusión inferior al metal base para que fluya por capilaridad.
Tanto los materiales base que se van a unir como el metal de aportación deben ser de la misma naturaleza.
lLa unión debe realizarse siempre sin material de aportación, utilizando únicamente el calor de una llama oxiacetilénica.
Los materiales deben ser de distinta naturaleza para garantizar una unión metalúrgica por atracción interatómica.
Dentro del grupo de las soldaduras homogéneas, ¿cuál es el rasgo físico que define inequívocamente a la soldadura "por fusión"?
El empleo de energía calorífica únicamente para aumentar la temperatura sin llegar a cambiar el estado del metal.
La ausencia de una fase líquida, logrando la unión mediante el martilleo o la forja.
La presencia de una fase líquida debido a que se supera la temperatura de líquido tanto del metal base como del de aportación.
La utilización de un adhesivo químico que rellena el chaflán de la unión a temperatura ambiente.
En una operación de soldadura "sin fusión" (o en estado sólido), ¿cómo se consigue la unión metalúrgica entre las piezas si no existe una fase líquida?
Mediante la aplicación de un fundente que disuelve los metales hasta mezclarlos.
Produciendo una deformación suficiente entre las superficies para romper la capa superficial y permitir las fuerzas de atracción interatómica
Esperando a que el metal de aportación se enfríe tras ser inyectado por capilaridad en un horno de vacío
Elevando la temperatura hasta el punto de ebullición para que los átomos se atraigan magnéticamente
Sin en una soldadura homogénea no se utiliza material de aportación se denomina:
(a)
Indica cuál de las siguientes no es una ventaja de los procesos de soldadura.
Reducción de peso
Aplicación correcta
Simplicidad de diseño
Economía de material
En soldadura fuerte y blanda, la temperatura de fusión del metal de aportación deberá de ser:
Inferior a la temperatura de fusión base
Semejante a la temperatura del metal base
Superior a la temperatura de fusión de metal base
En soldadura fuerte y blanda no se emplea metal de aportación
Una unión de soldadura entre dos partes metálicas en ausencia de fase líquida:
Se puede realizar
No se puede realizar
Se puede realizar, siempre que se use un metal de aportación fundido
Ninguna de las anteriores
La siguiente figura corresponde, al tipo de unión:
Unión en T
Unión a tope
Unión a canto
Unión a solape
Unión en esquina
La siguiente figura corresponde, al tipo de unión:
Unión en T
Unión a tope
Unión a canto
Unión a solape
Unión en esquina
La siguiente figura corresponde, al tipo de unión:
Unión en T
Unión a tope
Unión a canto
Unión a solape
Unión en esquina
La siguiente figura corresponde, al tipo de unión:
Unión en T
Unión a tope
Unión a canto
Unión a solape
Unión en esquina
La siguiente figura corresponde, al tipo de unión:
Unión en T
Unión a tope
Unión a canto
Unión a solape
Unión en esquina
Define las siguientes dimensiones del chaflán de una soldadura:
α :Ángulo de abertura
β :Ángulo del chaflán
T) Talón
e : Espesor
s: Separación de la raíz
Una soldadura en ángulo está definida por:
Su garganta y su lado
Su ángulo de abertura
Su penetración, garganta y lado
Su espesor y la separación de la raíz
En soldadura a tope, que posición de soldeo es la imagen:
Plana
Vertical
Horizontal
Bajo techo
En soldadura a tope, que posición de soldeo es la imagen:
Plana
Vertical
Horizontal
Bajo techo
En soldadura a tope, que posición de soldeo es la imagen:
Plana
Vertical
Horizontal
Bajo techo
En soldadura a tope, que posición de soldeo es la imagen:
Plana
Vertical
Horizontal
Bajo techo
En soldadura en ángulo, que posición de soldeo es la imagen:
Plana
Cornisa
Vertical
Bajo techo
En soldadura en ángulo, que posición de soldeo es la imagen:
Plana
Cornisa
Vertical
Bajo techo
En soldadura en ángulo, que posición de soldeo es la imagen:
Plana
Cornisa
Vertical
Bajo techo
En soldadura en ángulo, que posición de soldeo es la imagen:
Plana
Cornisa
Vertical
Bajo techo
El procedimiento de soldadura fuerte es:
Una soldadura heterogénea donde la temperatura de fusión del metal de aportación supera los 450ºC
Una soldadura heterogénea donde la temperatura de fusión del metal de aportación está por debajo de 450ºC
Una soldadura homogénea donde la temperatura de fusión del metal de aportación supera los 450ºC
Una soldadura homogénea donde la temperatura de fusión del metal de aportación está por debajo de los 450ºC
La soldadura fuerte presenta mayor riesgo de corrosión que una soldadura blanda.
Verdadero
Falso
En soldadura, el fundente se suministra en forma de:
Polvo
Pasta
Líquido
Todas son correctas
En soldadura fuerte y blanda, para mejorar el mojado entre el metal base y el metal de aportación:
Se precalienta el fundente
Se utiliza una llama reductora
Las superficies a soldar deben estar libres de óxido y suciedad
Ninguna de las anteriores
Recubrir la superficie con fundente, hace el soldeo más rápido y uniforme.
Verdadero
Falso
El metal de aportación puede presituarse en la zona de unión de una soldadura heterogénea sin necesidad de aplicarse de forma manual.
Verdadero
Falso
La manguera del acetileno en la soldadura por gas es de color:
Rojo
Azul
Verde
Amarilla
La mezcla del gas combustible con el oxígeno se realiza en:
La llama
El soplete
Las mangueras
Los manorreductores
La válvula antirretroceso, evitará el suministro de gas durante o después de un retroceso de llama.
Verdadero
Falso
La combustión del acetileno con el oxígeno, se produce en:
El penacho
El cono o el dardo
La zona de trabajo
La zona de mezcla de combustible
El penacho de una llama oxiacetilénica puede ser oxidante o reductor.
Verdadero
Falso
Para operaciones de soldeo con oxigas si se va a realizar soldadura de mayores espesores se aplicará una soldadura a derecha.
Verdadero
Falso
Indica las partes de la llama oxiacetilénica:
a) Mezcla del combustible
b) Cono o Dardo
c) Zona de trabajo
d) Penacho
Marcar las 4 anteriores para que de la pregunta por buena
Selecciona la técnica de soldeo en la cuál el metal fundido cae sobre una zona aún no calentada por la llama:
Hacia atrás
A derechas
A izquierdas
Ninguna de las anteriores
