WorksheetsTruyền động điện – Bài 9 (Worksheet Questions)
Total questions: 30
Worksheet time: 15mins
Trong module thực hành hệ truyền động máy phát động cơ trên phòng thực hành có bao nhiêu động cơ điện?
5
4
6
3
Trong module thực hành hệ truyền động máy phát động cơ trên phòng thực hành nguồn cấp điện cho hệ thống là bao nhiêu?
240V
220V
380V
110V
Trong module thực hành hệ truyền động máy phát – động cơ điện để điều chỉnh tốc độ động cơ điện một chiều cần điều chỉnh thiết bị nào?
K3
Biến trở đặt Set Value
K2
K1
Trong module thực hành hệ truyền động máy phát động cơ trên phòng thực hành động cơ điện xoay chiều có chức năng gì?
Để kéo máy sản xuất quay
Kéo máy phát điện một chiều quay
Để cấp điện cho động cơ một chiều
Để điều khiển tốc độ động cơ điện một chiều
Trong module thực hành hệ truyền động máy phát động cơ trên phòng thực hành động cơ cần điều chỉnh tốc độ thuộc loại động cơ nào?
Động cơ điện một chiều kích từ song song
Động cơ điện một chiều kích từ hỗn hợp
Động cơ điện một chiều kích từ nối tiếp
Động cơ một chiều kích từ độc lập

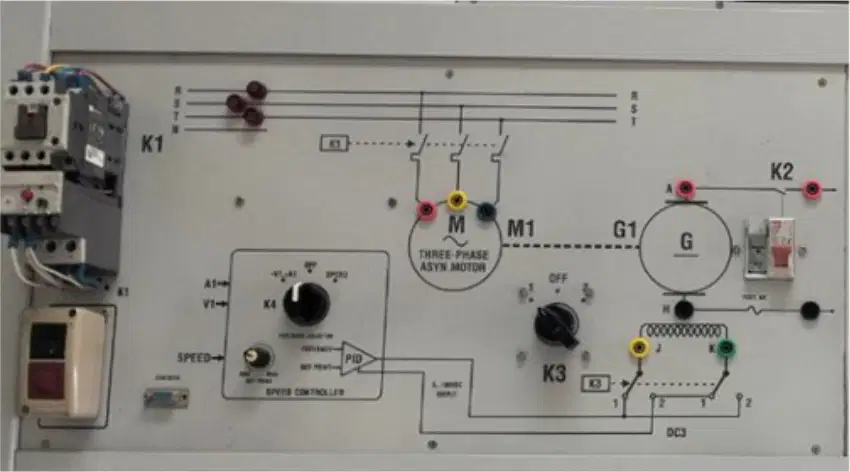

Rơ le nhiệt dùng để làm gì?
Để cấp nguồn cho động cơ M1
Bảo vệ hệ thống khỏi quá tải nhiệt độ
Để đảo chiều động cơ M2
Để điều chỉnh tần số động cơ M1
Bộ DC Power 801 dùng để làm gì?
Cấp nguồn phần ứng cho động cơ một chiều
Cấp nguồn cho động cơ xoay chiều
Cấp nguồn kích từ cho động cơ một chiều
Cầu chì (FUSE) trên bộ nguồn DC-801 dùng để làm gì?
Để bật, tắt nguồn kích từ
Bảo vệ bộ nguồn kích từ trong trường hợp sự cố quá tải, ngắn mạch
Để đóng ngắt mạch cấp điện cho động cơ xoay chiều
Để điều chỉnh điện áp kích từ
Trong module thực hành hệ truyền động máy phát – động cơ điện, để vận hành hệ thống ở chế độ không tải, điện thế kích từ DC1 cấp cho động cơ đặt thế nào?
Đặt ở giá trị cực đại (ria phải)
Đặt ở giá trị cực tiểu 0V (ria trái)
Đặt ở giá trị 20V
Đặt ở giá trị 10V
Trong module thực hành hệ truyền động máy phát – động cơ điện, để vận hành hệ thống ở chế độ không tải, điện thế kích từ DC2 cấp cho tải G2 đặt thế nào?
Đặt ở giá trị cực đại (ria phải)
Đặt ở giá trị cực tiểu 0V (ria trái)
Đặt ở giá trị 20V
Đặt ở giá trị 10V
Trong module thực hành hệ truyền động máy phát – động cơ điện trên phòng thực hành, M1 được gọi là gì?
Động cơ điện xoay chiều 1 pha
Động cơ điện một chiều kích từ độc lập
Động cơ điện xoay chiều 3 pha
Trong module thực hành hệ truyền động máy phát – động cơ điện, trường hợp nào sau đây làm cho động cơ điện một chiều M2 không quay?
Chỉnh K3 về vị trí 2
K2 không đóng
Không cấp thế kích từ cho tải G2
Chỉnh K3 về vị trí 1
Trong module thực hành hệ truyền động máy phát – động cơ điện, trường hợp nào sau đây làm cho động cơ điện xoay chiều không quay?
K1 không đóng
Không cấp thế kích từ cho động cơ điện một chiều M2
Không cấp thế kích từ cho tải G2
Chỉnh K3 về vị trí 1
Trong module thực hành hệ truyền động máy phát – động cơ điện, cách đấu nối để đo dòng điện trên tải G2 là gì?
Nối +A1 với +A1 của khối MI PORT; -A1 với -A1 của khối MI PORT
Nối +V1 với +V1 của khối MI PORT; -V1 với -V1 của khối MI PORT
Nối +V2 với +V2 của khối MI PORT; -V2 với -V2 của khối MI PORT
Nối +A2 với +A2 của khối MI PORT; -A2 với -A2 của khối MI PORT
Trong module thực hành hệ truyền động máy phát – động cơ điện, cách đấu nối để đo điện áp trên tải G2 là gì?
Nối +V2 với +V2 của khối MI PORT; -V2 với -V2 của khối MI PORT
Nối +V1 với +V1 của khối MI PORT; -V1 với -V1 của khối MI PORT
Nối +A1 với +A1 của khối MI PORT; -A1 với -A1 của khối MI PORT
Nối +A2 với +A2 của khối MI PORT; -A2 với -A2 của khối MI PORT
Trong module thực hành hệ truyền động máy phát – động cơ điện, cách đấu nối để đo điện áp phần ứng động cơ một chiều là gì?
Nối +V1 với +V1 của khối MI PORT; -V1 với -V1 của khối MI PORT
Nối +A2 với +A2 của khối MI PORT; -A2 với -A2 của khối MI PORT
Nối +V2 với +V2 của khối MI PORT; -V2 với -V2 của khối MI PORT
Nối +A1 với +A1 của khối MI PORT; -A1 với -A1 của khối MI PORT
Trong module thực hành hệ truyền động máy phát – động cơ điện, để điều chỉnh tốc độ động cơ điện một chiều ta thay đổi thông số nào?
Điện áp phần ứng của G1
Điện áp kích từ của G2
Điện áp kích từ của G1
Điện áp phần ứng của G2
Trong module thực hành hệ truyền động máy phát – động cơ điện, khi điều chỉnh tốc độ đạt giá trị 900 vòng/phút, hãy tính tốc độ góc của động cơ.
102,5 rad/s
94,2 rad/s
78,6 rad/s

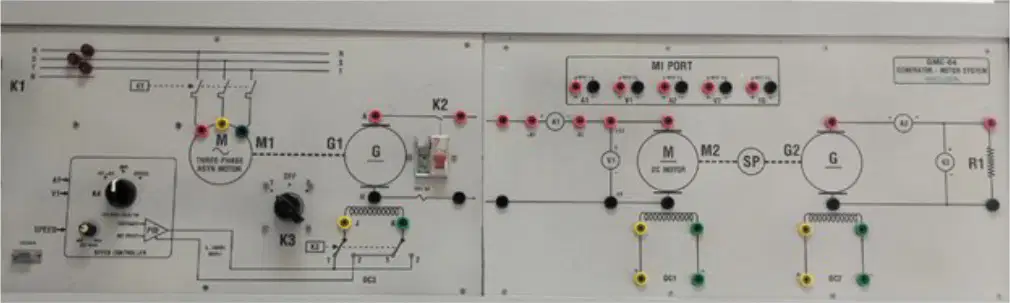

Cho mô-đun thực hành hệ truyền động máy phát – động cơ điện có các phần tử K1, K2, K3, M1, G1 như trên hình. Để đảo chiều động cơ cần tác động vào thiết bị nào?
K1
K3
K2

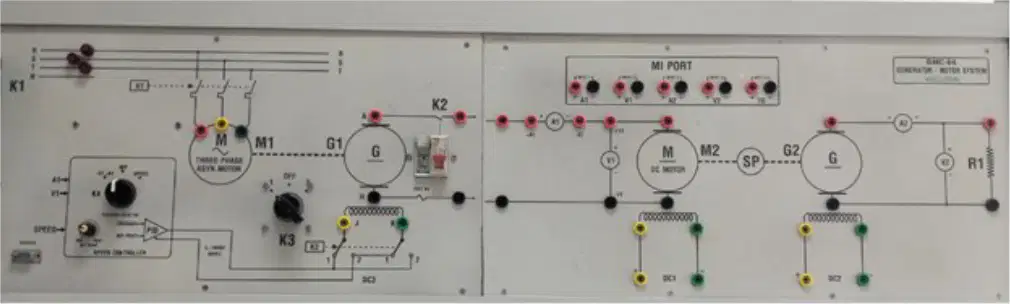

Cho mô-đun thực hành hệ truyền động máy phát – động cơ điện như trên hình. Hãy cho biết đâu là máy phát điện một chiều?
M1
G1
M2

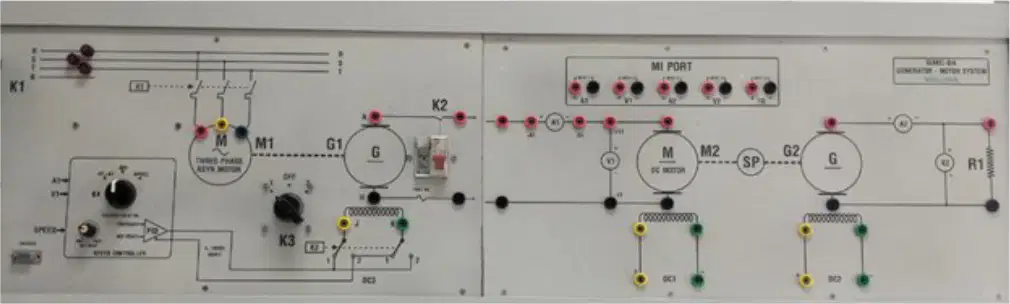

Cho mô-đun thực hành hệ truyền động máy phát – động cơ điện như trên hình. K2 được gọi là ký hiệu của thiết bị nào?
Aptomat
Rơle
Cầu dao
Contactor
Cho mô-đun thực hành hệ truyền động máy phát – động cơ điện như trên hình. Hãy cho biết đâu là động cơ cần điều chỉnh tốc độ?
M1
M2
G2
G1

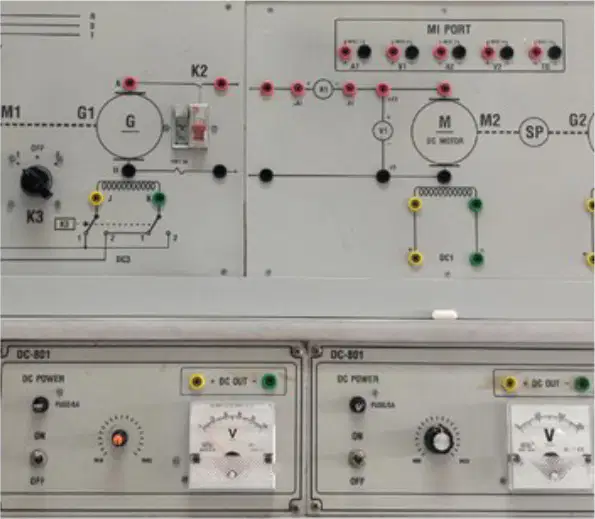

Cho mô-đun thực hành hệ truyền động máy phát – động cơ điện như trên hình. Để cấp điện thế kích từ cho động cơ cần đấu nối thế nào?
+ DC OUT nối với +DC1 ; - DC OUT nối với -DC1
+ DC OUT nối với H ; - DC OUT nối với A
+ DC OUT nối với -DC1 ; - DC OUT nối với +DC1
+ DC OUT nối với K ; - DC OUT nối với J

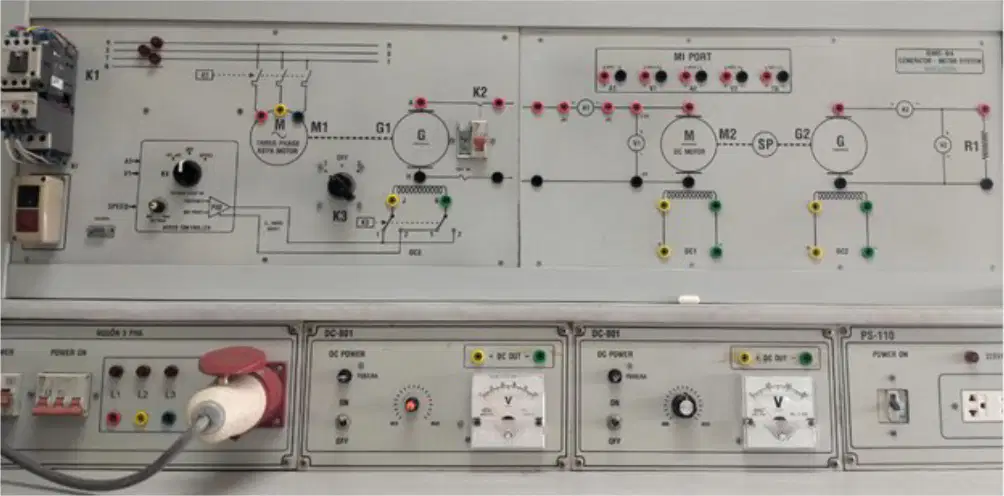

Cho mô-đun thực hành hệ truyền động máy phát – động cơ điện như trên hình. Hãy cho biết A2 dùng để làm gì?
Đo tốc độ của tải G2
Đo dòng của phần kích từ G2
Đo công suất của tải G2
Đo dòng của phần ứng tải G2
Cho mô-đun thực hành hệ truyền động máy phát – động cơ điện như trên hình. Hãy cho biết V2 dùng để làm gì?
Đo điện thế của động cơ M2
Đo điện thế của phần ứng tải G2
Đo tốc độ của tải G2
Đo dòng của phần kích từ G2

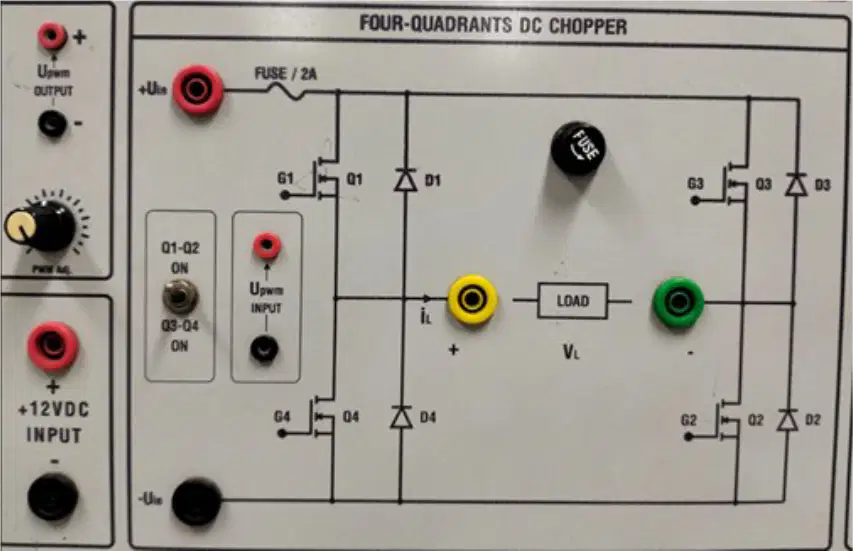

Nguồn cấp cho hệ thống thực hành vào chân +Uin và −Uin là bao nhiêu?
12VAC
24VAC
12VDC
24VDC

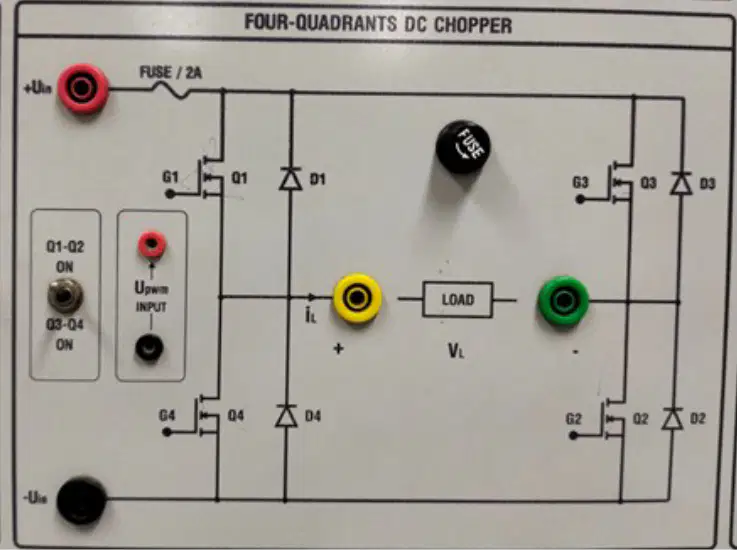

Đây là hệ xung áp loại nào?
Hệ xung áp nối tiếp
Hệ xung áp song song
Hệ xung áp đơn
Hệ xung áp có đảo chiều
Nhiệm vụ đảo chiều động cơ điện do thiết bị nào?
Diode D4
Biến trở
Diode D1
Công tắc gạt (quy định Q1, Q2 dẫn hoặc Q3, Q4 dẫn)
Để đo điện áp trên động cơ ta thực hiện như thế nào?
Đặt công tắc đồng hồ về phạm vi điện áp AC, đặt dây màu đỏ của đồng hồ đo vào chân +Upwn OUTPUT và dây màu đen của đồng hồ vào chân −Upwn OUTPUT
Đặt công tắc đồng hồ đo về phạm vi điện áp DC, đặt dây màu đỏ của đồng hồ đo vào chân +Upwn INPUT và dây màu đen của đồng hồ vào chân −Upwn INPUT
Đặt công tắc đồng hồ đo về phạm vi điện áp AC, đặt dây màu đỏ của đồng hồ đo vào chân +LOAD và dây màu đen của đồng hồ vào chân −LOAD
Đặt công tắc đồng hồ đo về phạm vi điện áp DC, đặt dây màu đỏ của đồng hồ đo vào chân +LOAD và dây màu đen của đồng hồ vào chân −LOAD
Phát biểu nào sau đây đúng về hệ truyền động máy phát – động cơ?
Là hệ truyền động điện mà bộ biến đổi là máy phát điện một chiều kích từ độc lập
Là hệ truyền động điện mà bộ biến đổi là máy biến áp
Là hệ truyền động điện mà bộ biến đổi là bộ điều áp xoay chiều
Là hệ truyền động điện mà bộ biến đổi là bộ nghịch lưu
