WorksheetsMạng điện và sản xuất điện năng
Total questions: 38
Worksheet time: 19mins
Mạng điện hạ áp dùng trong sinh hoạt của Việt Nam có điện áp
1102 V
2202 V
220 V
110 V
Sơ đồ cấu trúc mạng điện như hình mô tả lưới điện phân phối, gồm trạm biến áp nối với tủ điện phân phối tổng và các tủ phân phối khu vực cấp đến các hộ gia đình. Sơ đồ này thể hiện cấu trúc của loại mạng điện nào?
Mạng điện sản xuất quy mô nhỏ
Mạng điện hạ áp dùng trong sinh hoạt
Hệ thống điện quốc gia
Hệ thống điện gia đình
Trong sơ đồ mạng điện hạ áp, kí hiệu bằng hình hai vòng tròn lồng nhau là bộ phận nào?
Hộ gia đình
Tủ điện phân phối khu vực
Trạm biến áp
Tủ điện phân phối tổng
Trong mạng điện hạ áp dùng trong sinh hoạt, điện áp cho phép dao động quanh giá trị định mức không quá
± 15%
± 20%
± 5%
± 10%
Thiết bị nào sau đây không thuộc cấu trúc mạng điện hạ áp dùng sinh hoạt?
Trạm biến áp
Tủ điện chiếu sáng
Tủ điện phân phối
Dây cáp điện
Trong hệ thống điện quốc gia ở nước ta, cấp điện áp cao nhất là
110 kV
220 kV
35 kV
500 kV
Trong sơ đồ mạng điện hạ áp dùng trong sinh hoạt, kí hiệu ở vị trí số (2) trong hình là bộ phận nào?
Hộ gia đình
Tủ điện phân phối khu vực
Tủ điện phân phối tổng
Trạm biến áp
Mạng điện hạ áp dùng trong sinh hoạt của Việt Nam có tần số
120 Hz
100 Hz
50 Hz
60 Hz

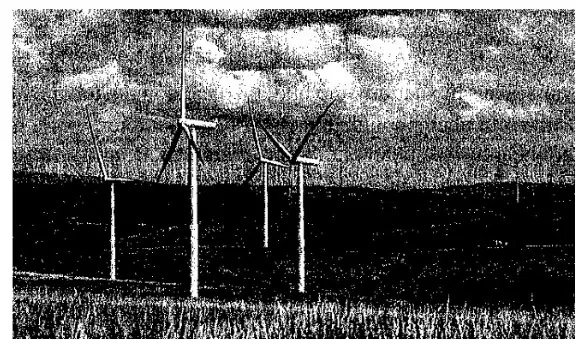

Hình ảnh tuabin gió đặt trên cánh đồng thể hiện phương pháp sản xuất điện năng bằng nguồn năng lượng nào?
Nhiệt điện
Thủy điện
Gió
Mặt trời
Trong cách mắc mạch điện xoay chiều ba pha đối xứng theo hình sao, phát biểu nào sau đây là không đúng?
Điện áp pha bằng 3 lần điện áp giữa hai dây
Truyền tải điện năng bằng bốn dây dẫn, dây trung hòa có tiết diện nhỏ nhất
Dòng điện trong dây trung hòa bằng không
Dòng điện trong mỗi pha bằng dòng điện trong mỗi dây pha
Một nguồn điện xoay chiều ba pha bốn dây có ghi các điện áp 220 V/ 380 V. Khi đó, thông số 380 V là điện áp giữa
Điểm đầu A và điểm trung tính O
Hai dây pha
Dây pha và dây trung tính
Điểm đầu A và điểm cuối X của một pha
Trong sản xuất điện năng, nhóm phương pháp tạo ra điện năng từ nguồn năng lượng tái tạo là
Thủy điện, điện gió, nhiệt điện
Nhiệt điện, điện hạt nhân, thủy điện
Nhiệt điện, điện hạt nhân
Thủy triều, điện gió, điện mặt trời
Trong các phương pháp sản xuất điện năng, phương pháp cần có bộ chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) là
Thủy điện
Điện hạt nhân
Nhiệt điện
Điện mặt trời
Trong mạng điện sản xuất quy mô nhỏ, thao tác đóng mạch điện theo trình tự
Biến áp hạ áp → tủ phân phối tổng → tủ phân phối nhánh
Tủ phân phối nhánh → tủ phân phối tổng → biến áp hạ áp
Tủ phân phối tổng → tủ phân phối nhánh → biến áp hạ áp
Biến áp hạ áp → tủ phân phối nhánh → tủ phân phối tổng
Trong mạng điện sản xuất quy mô nhỏ, thao tác cắt mạch điện theo thứ tự
Tủ động lực và tủ chiếu sáng → biến áp hạ áp → tủ phân phối
Tủ chiếu sáng → tủ phân phối → tủ động lực → biến áp hạ áp
Tủ động lực và tủ chiếu sáng → tủ phân phối → biến áp hạ áp
Tủ phân phối → tủ động lực → biến áp hạ áp → tủ chiếu sáng
Đặc điểm của mạng điện sản xuất quy mô nhỏ là
Không có trạm biến áp riêng, điện năng lấy từ dây cao áp gần nhất
Không có trạm biến áp riêng, điện năng lấy từ dây hạ áp gần nhất
Có một máy biến áp riêng cấp chung cho cả mạng động lực và chiếu sáng
Có một hệ thống máy biến áp cấp chung cho cả mạng động lực và chiếu sáng
Trong hệ thống điện quốc gia, biện pháp để làm giảm hao phí và tổn thất điện năng trong quá trình truyền tải đi xa là
Xây dựng nhà máy điện gần nơi tiêu thụ
Tăng điện áp trước khi truyền tải
Nâng cao công suất máy phát
Tăng tiết diện của dây dẫn
Trong các phương pháp sản xuất điện năng, phương pháp không có sự biến đổi cơ năng thành điện năng là
Nhiệt điện
Điện hạt nhân
Thủy điện
Điện mặt trời
Trong các phương pháp sản xuất điện năng, phương pháp làm ảnh hưởng đáng kể đến đa dạng sinh học là
Nhiệt điện
Thủy điện
Điện mặt trời
Điện gió
Trong các phương pháp sản xuất điện năng, phương pháp tạo ra chất thải có nguy cơ gây ảnh hưởng nghiêm trọng đến hệ sinh thái và con người là
Điện mặt trời
Nhiệt điện
Thủy điện
Điện hạt nhân
Thiết bị điện như hình bên là
công tắc hai cực
công tắc ba cực
ổ cắm điện
cầu dao điện
Thiết bị điện trong hình bên có chức năng
đo điện năng tiêu thụ của các thiết bị, đồ dùng điện trong gia đình
đóng cắt mạch điện và tự động đóng cắt khi có sự cố về điện
đóng cắt mạch điện khi lắp đặt, kiểm tra, bảo dưỡng
kết nối nguồn điện với các tải tiêu thụ điện trong gia đình
Thiết bị điện trong hình bên có chức năng
đo điện năng tiêu thụ của các thiết bị, đồ dùng điện trong gia đình
đóng cắt mạch điện và tự động đóng cắt khi có sự cố về điện
đóng cắt mạch điện khi lắp đặt, kiểm tra, bảo dưỡng
kết nối nguồn điện với các tải tiêu thụ điện trong gia đình
Thiết bị điện có chức năng đo điện năng tiêu thụ của các thiết bị và đồ dùng điện trong gia đình là
công tơ điện
cầu dao điện
aptomat
công tắc điện
Thiết bị điện có chức năng đóng – cắt mạch điện và tự động cắt mạch điện khi có sự cố về điện là
công tơ điện
cầu dao điện
aptomat
công tắc điện
Những thiết bị điện có chức năng đóng – cắt mạch điện là
công tơ điện, cầu dao điện, công tắc điện
công tơ điện, aptomat, công tắc điện
cầu dao điện, aptomat, công tơ điện
cầu dao điện, aptomat, công tắc điện
Trong công thức tính dòng điện I = P / (U.cosφ) thì cosφ là hệ số
điện áp
dòng điện
phụ tải
công suất
Trong công thức tính tiết diện dây dẫn điện S = I / J thì J là
hệ số điện áp
hệ số dòng điện
mật độ điện áp
mật độ dòng điện
Để đảm bảo an toàn, tránh lãng phí khi sử dụng các thiết bị và đồ dùng điện, cần lựa chọn tiết diện dây dẫn điện phù hợp với
điện áp định mức của đồ dùng điện
mật độ dòng điện của dây dẫn điện
công suất tiêu thụ của đồ dùng điện
hệ số công suất của đồ dùng điện
Để đảm bảo an toàn, sau khi tính tiết diện dây dẫn điện theo công thức S = I / J thì nên chọn dây dẫn điện có tiết diện
ở cấp nhỏ hơn
ở cấp lớn hơn
ở cấp tương đương
ở độ lớn gấp đôi
Sơ đồ mạch điện trong hình bên thể hiện có
2 cầu dao, 2 aptomat, 2 bóng đèn
2 cầu chì, 2 công tắc, 2 bóng đèn
2 aptomat, 2 ổ cắm, 2 bóng đèn
2 aptomat, 2 công tắc, 2 bóng đèn
Sơ đồ mạch điện trong hình bên thể hiện có
2 cầu dao, 2 aptomat, 1 ổ cắm, 2 bóng đèn
2 cầu chì, 2 công tắc, 1 ổ cắm, 2 bóng đèn
2 aptomat, 2 ổ cắm, 1 công tắc, 2 bóng đèn
2 aptomat, 2 công tắc, 1 ổ cắm, 2 bóng đèn
Các thông số kĩ thuật ghi trên aptomat có trong hình bên bao gồm
điện áp định mức 240 V, dòng điện định mức 100 A, dòng cắt ngắn mạch 120 A.
điện áp định mức 240 V, dòng điện định mức 120 A, dòng cắt ngắn mạch 10 kA.
điện áp định mức 240 V/415 V, dòng điện định mức 120 A, dòng cắt ngắn mạch 10 kA.
điện áp định mức 240 V/415 V, dòng điện định mức 100 A, dòng cắt ngắn mạch 10 kA.
Khả năng chịu dòng điện tối đa của tiếp điểm aptomat trong một khoảng thời gian nhất định của aptomat trong hình bên là
25 A.
60 A.
400 A.
6000 A.
Sắp xếp các hoạt động sau theo thứ tự phù hợp để tiến hành lắp đặt một mạch điện đơn giản trong gia đình. (1) Nối mạch điện vào nguồn và vận hành thử. (2) Chuẩn bị vật liệu, thiết bị và dụng cụ. (3) Kiểm tra mạch điện. (4) Tiến hành lắp đặt theo vị trí đã đánh dấu. (5) Xác định vị trí lấy nguồn và vị trí lắp đặt vật liệu, thiết bị.
(1) → (2) → (3) → (4) → (5).
(1) → (5) → (4) → (2) → (3).
(2) → (5) → (4) → (3) → (1).
(2) → (5) → (4) → (1) → (3).
Các bước để vẽ sơ đồ nguyên lí mạch điện là:
Xác định các thành phần trong mạch điện → Phân tích vị trí lắp đặt các thiết bị điện → Vẽ sơ đồ mạch điện.
Xác định các thành phần trong mạch điện → Phân tích mối liên hệ của các thành phần của mạch điện → Vẽ sơ đồ mạch điện.
Xác định vị trí lắp đặt các thiết bị điện → Phân tích mối liên hệ của các thành phần trong mạch điện → Vẽ sơ đồ mạch điện.
Xác định vị trí lắp đặt các thiết bị điện → Phân tích chức năng và mối liên hệ của các thành phần trong mạch điện → Vẽ sơ đồ mạch điện.
Để tiết kiệm điện khi sử dụng bình nước nóng, cần điều chỉnh nhiệt độ
phù hợp với nhu cầu, tắt nguồn điện trước khi tắm và vệ sinh, bảo trì định kì.
phù hợp với nhu cầu, tắt nguồn điện sau khi tắm và vệ sinh, bảo trì định kì.
tối đa theo công suất, tắt nguồn điện trước khi tắm và vệ sinh, bảo trì định kì.
tối đa theo công suất, tắt nguồn điện sau khi tắm và vệ sinh, bảo trì định kì.
Để tiết kiệm điện khi sử dụng tivi nên
điều chỉnh độ sáng màn hình phù hợp với điều kiện ánh sáng xung quanh, rút phích nguồn khi không sử dụng, vệ sinh tivi thường xuyên.
giảm độ sáng màn hình, tắt tivi bằng chế độ chờ trên điều khiển, vệ sinh tivi thường xuyên.
đặt độ sáng tối đa đảm bảo độ sắc nét, rút phích nguồn khi không sử dụng, vệ sinh tivi thường xuyên.
đặt độ sáng tối đa đảm bảo độ sắc nét, tắt tivi bằng chế độ chờ trên điều khiển, vệ sinh tivi thường xuyên.
