Vượt trước từ thông một góc 90⁰.

Chậm sau từ thông một góc 90⁰.

Trùng pha với từ thông.

Vượt trước từ thông một góc 120⁰.

Làm khung để đặt các dây quấn.

Dùng làm mạch dẫn từ.

Tạo ra các khoảng cách cách điện an toàn cho máy biến áp.

Cả 3 đáp án khác đều đúng.

Tiết diện của trụ thường là hình bậc thang gần tròn hoặc đa giác nội tiếp trong đường tròn.

Tiết diện gông có thể là hình vuông, hình chữ thập, hình chữ T.

Tiết diện gông có thể là hình bậc thang có số bậc gần bằng số bậc của tiết diện trụ.

Tiết diện của trụ có thể là hình vuông, hình chữ thập, hình chữ T.

A. Đặt điện áp định mức vào sơ cấp, thứ cấp hở mạch.

B. Đặt điện áp nhỏ vào sơ cấp, thứ cấp hở mạch.

C. Đặt điện áp định mức vào sơ cấp, thứ cấp ngắn mạch.

D. Đặt điện áp nhỏ vào sơ cấp, thứ cấp ngắn mạch.

Vì hệ số cosφ của máy biến áp khi đó thấp.

Vì không tận dụng hết công suất của máy biến áp.

Vì tổn hao công suất trên đường dây tải điện tăng.

Vì tổn hao điện áp trên đường dây tải điện tăng.

A. Điện áp đặt vào dây quấn sơ cấp giảm nhỏ sao cho dòng điện trong dây quấn bằng định mức và thứ cấp hở mạch.

B. Điện áp đặt vào dây quấn sơ cấp bằng định mức và thứ cấp ngắn mạch.

C. Điện áp đặt vào dây quấn sơ cấp giảm nhỏ sao cho dòng điện trong dây quấn bằng định mức và thứ cấp ngắn mạch.

D. Dòng điện sơ cấp và thứ cấp bằng định mức, thứ cấp hở mạch.

Độ lớn của tải, tính chất của tải, các thành phần của điện áp ngắn mạch máy biến áp.

Độ lớn của tải, tính chất của tải, điện áp ngắn mạch toàn phần của máy biến áp.

Độ lớn của tải, tính chất của tải, điện áp đặt vào sơ cấp máy biến áp.

Độ lớn của tải và tính chất của tải.

ΔU% = β² (Unr %cos φ2 + Umx %sin φ2)

ΔU% = β (Unr %cos φ2 + Umx %sin φ2)

ΔU% = β (Unr %cos φ2 + Umx %sin φ2)

ΔU% = β (Unr %cos φ2 - Umx %sin φ2)

Thay đổi số vòng dây của cuộn cao áp

Thay đổi số vòng dây của cuộn hạ áp

Thay đổi số vòng dây của cả cuộn cao áp và hạ áp

Thay đổi kiểu đấu dây của các dây quấn

Chung sơ cấp, chung tải.

Chung sơ cấp, chung thứ cấp.

Chung thứ cấp, chung tải.

Chung thứ cấp, tải riêng biệt.

Có cùng tổ nối dây, cùng tỷ số biến đổi K, cùng điện áp ngắn mạch

Có cùng tổ nối dây, cùng tỷ số biến đổi K

Có cùng tỷ số biến đổi K, cùng điện áp ngắn mạch

Cả ba đáp án đều đúng

Phụ thuộc vào chiều quấn dây, cách ký hiệu các đầu dây, kiểu đấu dây ở sơ cấp và thứ cấp

Biểu thị góc lệch pha giữa các sức điện động dây quấn CA (sơ cấp) và HA (thứ cấp) của máy biến áp (cùng tên).

Tổ nối dây của biến áp ba pha đấu Δ/Δ và Y/Y là các tổ chẵn

Tổ nối dây của biến áp ba pha đấu Δ/Δ và Y/Δ là các tổ chẵn.

Dòng từ hóa io có dạng nhọn đầu và vượt trước từ thông chính một góc phụ thuộc mức độ trễ của vật liệu từ.

Dòng từ hóa io vượt trước từ thông chính một góc phụ thuộc mức độ trễ của vật liệu từ.

Dòng từ hóa io có dạng nhọn đầu và trùng pha với từ thông chính

Dòng từ hóa io chậm sau từ thông chính một góc tỉ lệ với mức độ trễ của vật liệu từ.

Dòng từ hóa io có dạng nhọn đầu và vượt trước từ thông chính một góc phụ thuộc mức độ trễ của vật liệu từ.

Dòng từ hóa io vượt trước từ thông chính một góc phụ thuộc mức độ trễ của vật liệu từ.

Dòng từ hóa io có dạng nhọn đầu và trùng pha với từ thông chính

Dòng từ hóa io chậm sau từ thông chính một góc tỉ lệ với mức độ trễ của vật liệu từ.

Không dùng kiểu đấu Y/Y cho tổ máy biến áp 3 pha

Không dùng kiểu đấu Y/Y cho máy biến áp ba pha ba trụ

Dòng bậc 3 trong các pha trùng pha nhau về thời gian, song dạng sóng phụ thuộc vào kết cấu mạch từ và cách đấu dây quấn

Các kiểu đấu Y/Δ hay Δ/Y đều tránh được tác hại của từ thông và sức điện động điều hoà bậc 3

Độ lớn của điện áp sơ cấp.

Độ lớn của từ thông chính.

Độ lớn của dòng từ hoá.

Độ lớn thành phần bậc ba của dòng từ hoá.

Có tồn tại.

Không tồn tại.

Tồn tại hay không phụ thuộc vào kết cấu của mạch từ.

Tồn tại hay không phụ thuộc vào tổ nối dây của máy biến áp.

U'_2 = kU_2; E'_2 = kE_2; I'_2 = kI_2.

U'_2 = $$kU_2$$ ; E'_2 = $$k^2E_2$$ ; I'_2 = $$kI_2$$ .

U'_2 = $$k^2U_2$$ ; E'_2 = $$kE_2$$ ; I'_2 = $$1/k I_2$$ .

U'_2 ≡ kU_2; E'_2 ≡ kE_2; I'_2 ≡ 1/k I_2.

U1 = -E1 + i1Z1.

U'_1 ≡ E'_1 + i'_1Z_1.

U'_1 = E'_1 - i'_1Z_1.

U1 = E1 - I1Z1.

U'_2 = E'_2 + I'_2Z'_2

U'_2 = E'_2 - I'_2Z'_2

U'_2 ≡ E'_2 + i'_2Z_2

U'_2 = E'_2 - i'_2Z_2

A. I'_1 = I'_0 + I'_2

B. I'_1 = I_0 + I'_2

I₁ = I₀ + (-I'₂)

I₁ = I₀ + (-I'₂)

I₁ = i₀ + (-i'₂)

I₁ = I₀ + (-I'₂)

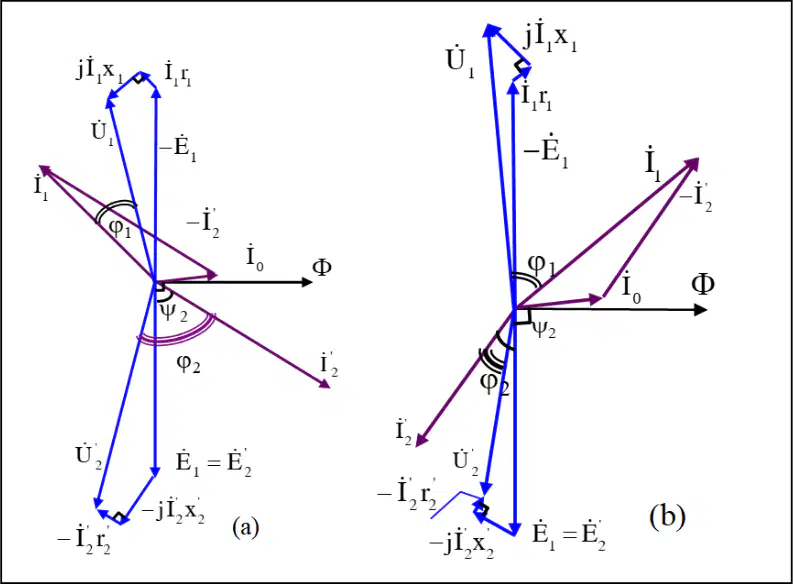

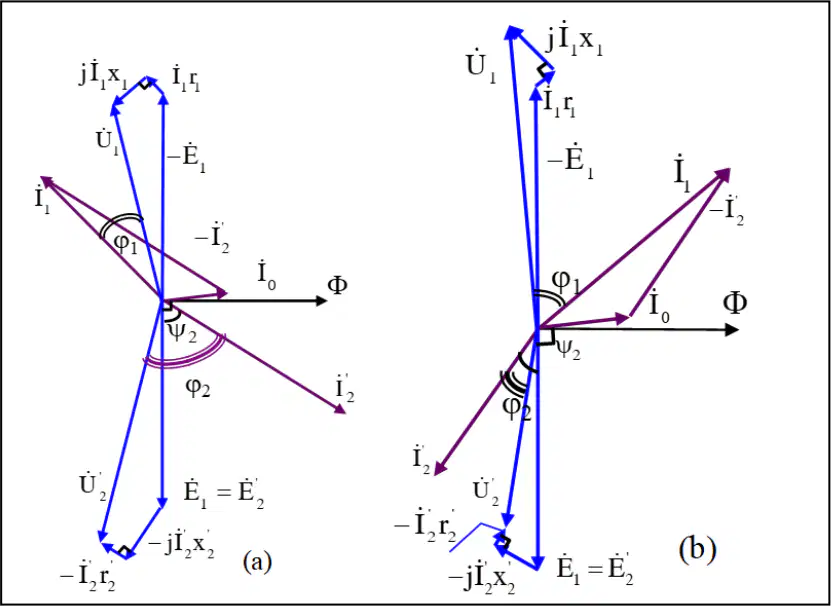

Hình a

Hình b

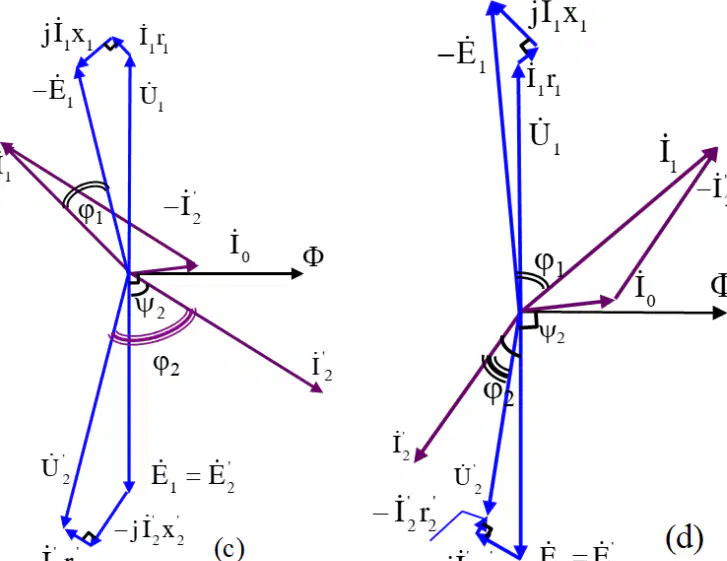

Hình c

Hình d

Hệ (a)

Hệ (b)

Hệ (c)

Hệ (d)

Tổn hao đồng trong dây quấn sơ cấp.

Tổn hao sắt trong lõi thép.

Tổn hao đồng trên dây quấn thứ cấp.

Tổn hao đồng trên dây quấn sơ cấp và thứ cấp máy biến áp.

Các tham số của dây quấn sơ cấp.

Các tham số của dây quấn thứ cấp.

Các tham số của mạch từ hoá.

Các tham số của dây quấn sơ cấp và thứ cấp.

Tổn hao trong lõi thép của máy biến áp.

Tổn hao đồng trên dây quấn sơ cấp khi không tải và tổn hao sắt trong lõi thép.

Tổn hao đồng trên dây quấn và tổn hao sắt trong lõi thép.

Tổn hao đồng trên các dây quấn của máy biến áp.

Tổn hao đồng trong các dây quấn của máy biến áp ứng với tải định mức.

Tổn hao đồng trong các dây quấn của máy biến áp khi có tải.

Tổn hao đồng trong các dây quấn và tổn hao sắt trong lõi thép.

Tổn hao sắt trong lõi thép.

Tổn hao đồng trong các dây quấn sơ cấp và thứ cấp ở tải định mức.

Tổn hao đồng trong các dây quấn sơ cấp, thứ cấp khi có tải.

Tổn hao sắt trong lõi thép.

Tổn hao đồng trong các dây quấn của máy biến áp khi điện áp đặt vào sơ cấp bằng định mức.

ΔU% = (U'20 - U'2) / U'20 * 100 = (U1dm - U'2) / U1dm * 100 ; Tải cảm thì ΔU > 0

ΔU% = (U'20 - U'2) / U'20 * 100 ≈ (U1dm - U'2) / U1dm * 100 ; Tải cảm thì ΔU < 0

ΔU% = (U'20 - U'2) / U'20 * 100 ≈ (U1dm - U'2) / U1dm * 100 ; Tải dung thì ΔU < 0

ΔU% = (U'20 - U'2) / U'20 * 100 ≈ (U1dm - U'2) / U1dm * 100 ; Tải dung thì ΔU > 0

Pdt = P1 – Pcu1 – Pfe ; P2 = Pdt – Pcu2

Pdt = P1 – Pcu1 ; P2 = Pdt – Pcu2 – Pfe

Pdt = P1 – Pfe ; P2 = Pdt – Pcu1 – Pcu2

Pdt = P1 – Pcu1 + Pfe ; P2 = Pdt – Pcu2

η = P2/P1 = 1 – ΣP/P1 = 1 – (Pfe + Pcu)/(P2 + Pfe + Pcu)

η = (1 – (P0 + β²Pn)/(βSdm.cosφ2 + P0 + β²Pn)), β = (P0/√Pn)

Hiệu suất đạt cực đại tại: η = P2/P1 = 1 + ΣP/P1 = 1 + (Pfe + Pcu)/(P2 + Pfe + Pcu)

Điện áp thứ cấp của chúng sẽ trùng pha nhau. Nếu tổ nối dây khác nhau thì giữa các điện áp thứ cấp có sự lệch pha, góc lệch pha do tổ nối dây quyết định

Xuất hiện dòng cân bằng trong dây quấn sơ cấp và thứ cấp của 2 máy ngay cả khi không tải.

Dòng cân bằng có trị số nhỏ không gây hư hỏng máy biến áp

Dòng cân bằng có trị số lớn có thể gây hư hỏng máy biến áp

EZ1 ≠ EZII. Ngay khi không tải trong dây quấn thứ cấp của các máy biến áp sẽ có dòng cân bằng do sự chênh lệch điện áp: ΔE = EZ1 - EZII

Khi có tải: dòng cân bằng sẽ cộng vào dòng điện tải làm cho hệ số tải của các máy biến áp khác nhau

Dòng cân bằng gây sụt áp trên các máy, bù trừ với các sức điện động làm cho điện áp đầu ra hai máy bằng nhau.

Cả ba đáp án đều đúng

A. Y/Y-12

B. Y/Y-6

C. Y/Y-8

D. Y/Y-10

Y/Δ-1

Y/Δ-5

Y/Δ-7

Y/Δ-9

Δ/Δ-2

Δ/Δ-4

Δ/Δ-6

Δ/Δ-8

(a)

(b)

Hình a

Hình b

Hình c

Hình d

Hình a

Hình b

Hình c

Thay đổi theo hướng tăng.

Thay đổi theo hướng giảm.

Không thay đổi.

Có thể tăng hoặc giảm phụ thuộc vào tính chất của tải.

A. a. 450V ; b. 855V

C. a. 494V ; b. 855V

a. Trường hợp dây quấn nối Y/Δ

b. Trường hợp dây quấn nối Y/Y

B. a. 494V ; b. 950V

Zm = 4000Ω

Zm = 4100Ω

Zm = 2509Ω

Zm = 2309Ω

Zn = 9,2Ω

Zn = 16Ω

Zn = 26Ω

Zn = 19Ω

940V

1200V

1040V

1140V

80

8

3,87A

38A

25,8A

2,58A

Là điện áp dây của dây quấn thứ cấp khi không tải và điện áp đặt vào dây quấn sơ cấp là định mức.

Là điện áp dây của dây quấn thứ cấp khi có tải và điện áp đặt vào dây quấn sơ cấp là định mức.

Là điện áp dây của dây quấn thứ cấp khi không tải.

Là điện áp dây của dây quấn thứ cấp khi có tải.

Dây quấn được quấn dọc theo chiều dài trụ máy biến áp. Dây cao áp quấn bên trong, dây hạ áp quấn bên ngoài.

Dây quấn được quấn dọc theo chiều dài trụ máy biến áp. Dây hạ áp quấn bên trong, dây cao áp quấn bên ngoài.

Dây quấn cao áp và hạ áp chia thành từng cuộn nhỏ xếp xen kẽ nhau dọc theo chiều dài trụ máy biến áp, cuộn cao áp đặt ở gần gông.

Dây quấn cao áp và hạ áp chia thành từng cuộn nhỏ xếp xen kẽ nhau dọc theo chiều dài trụ máy biến áp, cuộn hạ áp đặt ở gần gông.

Dây quấn được quấn dọc theo chiều dài trụ máy biến áp. Dây cao áp quấn bên trong, dây hạ áp quấn bên ngoài.

Dây quấn được quấn dọc theo chiều dài trụ máy biến áp. Dây hạ áp quấn bên trong, dây cao áp quấn bên ngoài.

Dây quấn cao áp và hạ áp chia thành từng cuộn nhỏ xếp xen kẽ nhau dọc theo chiều dài trụ máy biến áp, cuộn cao áp đặt ở gần gông.

Dây quấn cao áp và hạ áp chia thành từng cuộn nhỏ xếp xen kẽ nhau dọc theo chiều dài trụ máy biến áp, cuộn hạ áp đặt ở gần gông.

Là 1 thiết bị điện tĩnh, làm việc dựa trên nguyên lý cảm ứng điện từ.

Dòng điện xoay chiều ở dây quấn sơ cấp và thứ cấp có cùng tần số.

Điện áp ở dây quấn sơ cấp và thứ cấp có giá trị bằng nhau, có cùng tần số.

Điện áp ở dây quấn sơ cấp và thứ cấp có giá trị khác nhau, có cùng tần số.

e₁ = E₁.sin(ωt - π/2); e₂ = E₂.sin(ωt - π/2).

e₁ = √2E₁.sin(ωt - π/2); e₂ = √2E₂.sin(ωt - π/2).

e₁ = E₁.sin(ωt + π/2); e₂ = E₂.sin(ωt + π/2).

e₁ = √2E₁.sin(ωt - π/2); e₂ = √2E₂.sin(ωt - π/2).

K = E₁/E₂ = W₁/W₂ ≈ U₁/U₂ = I₁/I₂.

K = E₁/E₂ = W₁/W₂ ≈ U₁/U₂ = I₂/I₁.

K = E₂/E₁ = W₁/W₂ ≈ U₁/U₂ = I₁/I₂.

K = E₁/E₂ = W₂/W₁ ≈ U₁/U₂ = I₁/I₂.

kf = Uf1/Uf2 ≈ W1/W2; kd = Ud1/Ud2 ≈ W1/W2.

kf = Uf1/Uf2 ≈ W1/W2; kd = Ud1/Ud2 ≈ √3.W1/W2.

kf = Uf1/Uf2 ≈ W2/W1; kd = Ud1/Ud2 ≈ W2/W1.

kf = Uf1/Uf2 ≈ W1/W2; kd = Ud1/Ud2 ≈ W1/√3.W2.

k_f = $$\frac{U_{f1}}{U_{f2}}$$ \approx $$\frac{W_1}{W_2}$$ ; k_d = $$\frac{U_{dl}}{U_{d2}}$$ \approx $$\frac{\sqrt{3}W_1}{W_2}$$ .

k_f = $$\frac{U_{f1}}{U_{f2}}$$ \approx $$\frac{W_1}{W_2}$$ ; k_d = $$\frac{U_{dl}}{U_{d2}}$$ \approx $$\frac{\sqrt{3}W_1}{W_2}$$ .

k_f = $$\frac{U_{f1}}{U_{f2}}$$ \approx $$\frac{W_2}{W_1}$$ ; k_d = $$\frac{U_{dl}}{U_{d2}}$$ \approx $$\frac{W_2}{W_1}$$ .

k_f = $$\frac{U_{f1}}{U_{f2}}$$ \approx $$\frac{W_1}{W_2}$$ ; k_d = $$\frac{U_{dl}}{U_{d2}}$$ \approx $$\frac{W_1}{\sqrt{3}W_2}$$ .

I_{1dm} = $$\frac{S_{dm}}{\sqrt{3}U_{1dm}}$$ ; I_{2dm} = $$\frac{S_{dm}}{\sqrt{3}U_{2dm}}$$ .

I_{1dm} = $$\frac{S_{dm}}{U_{2dm}}$$ ; I_{2dm} = $$\frac{S_{dm}}{I_{1dm}}$$ .

I_{1dm} = $$\frac{S_{dm}}{\sqrt{3}U_{2dm}}$$ ; I_{2dm} = $$\frac{S_{dm}}{\sqrt{3}U_{1dm}}$$ .

I_{1dm} = $$\frac{S_{dm}}{U_{1dm}}$$ ; I_{2dm} = $$\frac{S_{dm}}{U_{2dm}}$$ .

I_{1dm} = $$\frac{S_{dm}}{U_{2dm}}$$ , I_{2dm} = $$\frac{S_{dm}}{U_{1dm}}$$ .

I_{1dm} = $$\frac{S_{dm}}{\sqrt{3}U_{1dm}}$$ ; I_{2dm} = $$\frac{S_{dm}}{\sqrt{3}U_{2dm}}$$ .

I_{1dm} = $$\frac{S_{dm}}{\sqrt{3}U_{2dm}}$$ ; I_{2dm} = $$\frac{S_{dm}}{\sqrt{3}U_{1dm}}$$ .

I_{1dm} = $$\frac{S_{dm}}{U_{1dm}}$$ , I_{2dm} = $$\frac{S_{dm}}{U_{2dm}}$$ .

(a) CA ngoài, HA trong; (b) CA ngoài, HA trong.

(a) HA ngoài, CA trong; (b) HA ngoài, CA trong.

(a) CA ngoài, HA trong; (b) HA ngoài, CA trong.

(a) HA ngoài, CA trong; (b) CA ngoài, HA trong.

A. Hình (a) là dây quấn xen kẽ; Hình (b) là dây quấn đồng tâm.

B. Hình (a) là dây quấn đồng tâm; Hình (b) là dây quấn xen kẽ.

C. Hình (a) là dây quấn đồng tâm; Hình (b) là dây quấn xoắn ốc liên tục.

D. Hình (a) là dây quấn hình trụ; Hình (b) là dây quấn xoắn ốc liên tục.

Chiều quấn dây. Cách ký hiệu các đầu dây. Kiểu đấu dây ở sơ cấp.

Chiều quấn dây. Cách ký hiệu các đầu dây. Kiểu đấu dây ở thứ cấp.

Chiều quấn dây. Cách ký hiệu các đầu dây. Kiểu đấu dây ở sơ cấp và thứ cấp.

Chiều quấn dây. Cách ký hiệu các đầu dây.

Dây quấn nối Y dùng cho dây quấn cao áp có lợi hơn về mặt cách điện vì khi đó Uf > Ud √3 lần.

Dây quấn nối Y dùng cho dây quấn cao áp có lợi hơn về mặt cách điện vì khi đó Uf < Ud √3 lần.

Dây quấn nối Y dùng cho dây quấn hạ áp có lợi hơn về mặt cách điện vì khi đó If > Id √3 lần.

Dây quấn nối Y dùng cho dây quấn cao áp có lợi hơn về mặt cách điện vì khi đó If < Id √3 lần.

Dây quấn nối Δ dùng cho dây quấn cao áp có lợi hơn về mặt cách điện vì khi đó Uf > Ud √3 lần.

Dây quấn nối Δ dùng cho dây quấn cao áp có lợi hơn về mặt cách điện vì khi đó Uf < Ud √3 lần.

Dây quấn nối Δ dùng cho dây quấn hạ áp có lợi hơn về mặt cách điện vì khi đó If > Id √3 lần nên có thể giảm tiết diện dây, thuận tiện cho việc chế tạo.

Dây quấn nối Δ dùng cho dây quấn hạ áp có lợi hơn vì khi đó If < Id √3 lần nên có thể giảm tiết diện dây, thuận tiện cho việc chế tạo.

U̅_n = I̅_1dm Z_n

U̅_nx = j I̅_1dm X_n

φ_pn

U̅_nr = I̅_1dm r_n

Tồn tại từ thông bậc 3, cảm ứng ra sức điện động bậc 3 làm cho sức điện động tổng trong dây quấn đang bằng đầu.

Tồn tại từ thông bậc 3, cảm ứng ra sức điện động bậc 3 làm cho sức điện động tổng trong dây quấn pha có biên độ tăng vọt gây hư hỏng cách điện.

Tồn tại dòng bậc 3 trong các pha trùng pha nhau về thời gian.

Tồn tại dòng bậc 3 và từ thông bậc 3 gây ảnh hưởng tới chế độ làm việc của máy.

Dây quấn sơ cấp nối Y nên dòng từ hoá trong nó không có thành phần bậc 3.

Thành phần từ thông tổng bậc 3 trong máy: Φ3x ≈ 0.

Sức điện động pha sẽ gần hình sin.

Nếu Un bằng nhau thì hai máy có hệ số tải β như nhau.

Nếu Un khác nhau thì máy nào có Un nhỏ sẽ có β lớn (có thể bị quá tải); máy nào có Un lớn thì β nhỏ (có thể non tải).

Nếu Un khác nhau thì máy nào có Un nhỏ sẽ có β nhỏ (có thể non tải); máy nào có Un lớn thì β lớn (có thể bị quá tải).

Thay đổi theo hướng tăng.

Thay đổi theo hướng giảm.

Không thay đổi.

Có thể tăng hoặc giảm phụ thuộc vào tính chất của tải.

ua% = (U/Uđm) . 100 = (Iđm.Zđm/Uđm) . 100

uar% = (Uar/Uđm) . 100 = (Iđm.Rđm/Uđm) . 100 = (P/10Sđm) (W/KVA)

un% = U/U1dm.100 = IdmZ1/U1dm.100; unx% = Ux/U1dm.100 = Idmx1/U1dm.100.

un% = U/U1dm.100 = IdmZ1/U1dm.100; unx% = Ux/U1dm.100 = Idmx1/U1dm.100.

un% = U/U1dm.100 = IdmZ1/U1dm.100; unx% = Ux/U1dm.100 = Idmx1/U1dm.100.

un% = U/U1dm.100 = IdmZ1/U1dm.100; unx% = Ux/U1dm.100 = Idmx1/U1dm.100.

η% = (1 - (P0 + βPn)/(βSdm.cosφ2 + P0 + βPn))100%.

η% = (1 - β2Pn/(βSdm.cosφ2 + β2Pn))100%.

η% = (1 - (P0 + β2Pn)/(Sdm.cosφ2 + P0 + β2Pn))100%.

η% = (1 - (P0 + β2Pn)/(βSdm.cosφ2 + P0 + β2Pn))100%.

A. Tổn hao sắt xem như không đổi: pFe = P0

B. Tổn hao đồng: pcw = β2.Pn

C. Công suất đầu ra: P2 = U2.I2.cosφ2 ≈ β.Sdm.cosφ2

D. Hệ số tải: β = I2dm/I2

280Ω

282Ω

2800Ω

2,8Ω

i0% = 22,6

i0% = 0.5

i0% = 2.26

i0% = 50

36V.

360V.

3,6V.

3600V.

5%.

5,26%.

10%.

12,6%.

0.967%

96.7%

9.67%

97.6%

I0 = 3.6A; cosφ0 = 0.08.

I0 = 3.6A; cosφ0 = 0.16.

I0 = 2.07A; cosφ0 = 0.16

I0 = 2.07A; cosφ0 = 0.08.

Vẽ cho mạch điện thay thế đầy đủ trong trường hợp tải có tính cảm (RL).

Vẽ cho mạch điện thay thế đầy đủ trong trường hợp tải có tính dung (RC).

Vẽ cho mạch điện thay thế đơn giản trong trường hợp tải có tính cảm (RL).

Vẽ cho mạch điện thay thế đơn giản trong trường hợp tải có tính dung (RC).

Vẽ cho mạch điện thay thế đầy đủ trong trường hợp tải có tính cảm (RL).

Vẽ cho mạch điện thay thế đầy đủ trong trường hợp tải có tính dung (RC).

Vẽ cho mạch điện thay thế đơn giản trong trường hợp tải có tính cảm (RL).

Vẽ cho mạch điện thay thế đơn giản trong trường hợp tải có tính dung (RC).

Nguồn điện, điện trở, cuộn cảm

Nguồn điện, tụ điện, điện trở

Nguồn điện, cuộn cảm, tụ điện

Nguồn điện, điện trở, tụ điện

Điện trở và tụ điện mắc nối tiếp

Chỉ có điện trở

Chỉ có tụ điện

Điện trở và cuộn cảm mắc nối tiếp

Mạch gồm nguồn điện nối tiếp với điện trở và cuộn cảm.

Mạch gồm nguồn điện nối tiếp với tụ điện.

Mạch gồm nguồn điện nối tiếp với hai điện trở.

Mạch gồm nguồn điện nối tiếp với hai cuộn cảm.

Mạch gồm điện trở và tụ điện mắc nối tiếp.

Mạch gồm điện trở và cuộn cảm mắc nối tiếp.

Mạch gồm hai điện trở mắc song song.

Mạch gồm cuộn cảm và tụ điện mắc song song.

Máy biến áp làm việc ở chế độ không tải.

Máy biến áp làm việc ở chế độ ngắn mạch.

Máy biến áp làm việc ở chế độ tải định mức.

Máy biến áp làm việc ở chế độ quá tải.

Vẽ cho trường hợp thí nghiệm ngắn mạch máy biến áp.

Vẽ cho trường hợp thí nghiệm không tải máy biến áp.

Vẽ cho mạch điện thay thế đơn giản trong trường hợp tải có tính cảm (RL).

Vẽ cho mạch điện thay thế đơn giản trong trường hợp tải có tính dung (RC).

Vẽ cho trường hợp thí nghiệm ngắn mạch máy biến áp.

Vẽ cho trường hợp thí nghiệm không tải máy biến áp.

Vẽ cho mạch điện thay thế đơn giản trong trường hợp tải có tính cảm (RL).

Vẽ cho mạch điện thay thế đơn giản trong trường hợp tải có tính dung (RC).

Yyn0

Dyn11

Yd5

Dzn6

Δ/Y -11

Δ/Y -1

Δ/Y -7

Δ/Y -9

Thép lá kỹ thuật điện

Thép hợp kim dẫn từ

Lõi không khí (Không có lõi từ)

Ferit từ mềm

Giảm được tổn thất công suất nên có hiệu suất làm việc cao hơn

Giảm được dòng điện ngắn mạch sự cố sau biến áp.

Giảm được tổn thất điện áp (ΔU%)

Giảm kích thước, trọng lượng và không gian lắp đặt

Giảm về gần bằng 1

Nhỏ hơn 1

Lớn hơn nhiều so với 1

Bất kỳ giá trị nào

Tỷ số biến đổi điện áp (UCA/UHA) nhỏ hơn 2,5

Tỷ số biến đổi điện áp (UCA/UHA) lớn hơn 2,5

Tỷ số biến đổi điện áp (UCA/UHA) bằng 2,5

Tỷ số biến đổi điện áp (UCA/UHA) bất kỳ

Truyền dẫn trực tiếp

Từ trường trong máy

Cả truyền dẫn trực tiếp và thông qua từ trường trong máy

Hoặc truyền dẫn trực tiếp hoặc thông qua từ trường còn tùy thuộc vào độ lớn của tải.

luôn lệch pha 60º so với dòng điện từ hóa.

cùng pha với dòng điện từ hóa.

sớm pha hơn dòng điện từ hóa gần 90º.

chậm pha hơn dòng điện từ hóa góc 90º.

Độ lớn của tải

Hệ số công suất của tải

Trị số điện áp nguồn cung cấp

Cả độ lớn và hệ số công suất của tải

Tải mang tính dung (R-C)

Tải mang tính cảm (R-L)

Tải thuần trở (R)

Tải thuần cảm (L)

luôn luôn là hình sin.

luôn không hình sin và có dạng nhọn đầu.

luôn không hình sin và có dạng vát đầu.

luôn không hình sin và có dạng nhọn đầu hay vát đầu còn tùy thuộc vào mức độ bão hòa của lõi thép.

A. khi tỷ số biến đổi điện áp gần với 1.

B. khi cần cách ly về mặt điện giữa cao áp và hạ áp
