máy phát điện xoay chiều ba pha.

máy phát điện xoay chiều một pha.

máy phát điện xoay chiều một pha và ba pha.

ắc quy.

7,6 A.

6,7 A.

4,4 A.

,2 A.

máy biến áp hạ áp.

tủ điện phân phối tổng.

tủ điện phân phối nhánh.

công tơ điện.

440/220 V.

440/110 V.

380/220 V.

380/110 V.

máy phát điện.

thiết bị đóng – cắt và đo lường điện.

trạm biến áp.

đường dây truyền tải.

công tơ điện.

công tắc điện.

dây dẫn điện.

bình nóng lạnh.

trong tủ điện ngoài trời.

trong tủ điện trong nhà.

được đặt trong các phòng hoặc tầng nhà.

được đặt ngầm trong tường.

kết nối các thành phần, thiết bị trong mạng lưới điện và truyền tải điện năng từ nguồn điện đến tải tiêu thụ.

giảm điện áp của nguồn điện để phù hợp với các thiết bị tiêu thụ.

lưu trữ năng lượng điện để sử dụng khi cần thiết.

tạo ra điện năng từ năng lượng mặt trời.

công tơ điện cấp cho hệ thống điện và các mạch nhánh.

mạch nhánh cấp cho hệ thống chiếu sáng, điều hòa nhiệt độ.

tủ điện nhánh cấp cho tải.

nguồn điện đến tải tiêu thụ.

110 V.

220 V.

380 V.

480 V.

đóng cắt điện bằng tay.

đóng cắt điện tự động.

đóng cắt điện bằng tay và bảo vệ mạch điện.

đóng cắt điện tự động và bảo vệ mạch điện.

aptomat.

công tắc điện hai cực.

cầu dao đóng – cắt bằng tay.

cầu chì.

điều khiển bật/tắt thiết bị điện từ 2 vị trí khác nhau.

điều khiển bật/tắt thiết bị từ 1 vị trí.

kích hoạt chế độ tiết kiệm năng lượng.

điều chỉnh điện áp của nguồn điện cấp cho thiết bị.

1 cực động và 2 cực tĩnh.

2 cực động và 1 cực tĩnh.

3 cực động.

3 cực tĩnh.

dòng điện định mức là 16 A, điện áp định mức là 220 V xoay chiều.

công suất định mức là 16 VA, dòng điện định mức là 220 VAC.

dòng điện định mức là 16 A, hiệu điện thế định mức là 220 VDC.

dòng điện định mức là 16 A, hiệu điện thế định mức là 220 VAC.

an toàn cho con người.

an toàn cho thiết bị.

an toàn cho hệ thống lưới điện.

an toàn cho con người, thiết bị và hệ thống lưới điện.

trước khi tiến hành sửa chữa, bảo dưỡng cần thực hiện các quy định về an toàn điện.

khi bảo dưỡng, sửa chữa điện cần cắt nguồn điện.

khi tiến hành sửa chữa, bảo dưỡng hệ thống điện cần treo biển thông báo và sử dụng các trang bị bảo hộ.

khi bảo dưỡng, sửa chữa điện cần sử dụng các thiết bị kìm, tua vít đảm bảo cách điện.

tắm mưa dưới đường dây điện cao áp.

sử dụng dụng cụ điện áp định mức.

chơi đùa và trèo lên cột điện cao áp.

thả diều gần đường dây điện.

sử dụng bút thử điện hoặc đồng hồ vạn năng kế để kiểm tra rò điện.

không cắt nguồn điện, sử dụng tua vít để đầu dây với ổ cắm điện.

không cắt nguồn điện, sử dụng kìm cách điện.

đóng aptomat/cầu dao điện trước khi sửa chữa.

Giai đoạn thiết kế cho đến sử dụng, vận hành hệ thống và thiết bị.

Giai đoạn thiết kế và sử dụng.

Giai đoạn vận hành hệ thống và thiết bị.

Giai đoạn sử dụng và vận hành.

Lựa chọn các thiết bị và đồ dùng điện có công suất cao.

Lựa chọn các thiết bị điện có hiệu suất thấp.

Lựa chọn thiết bị điện có tích hợp các thiết bị cảm biến với cơ chế bật tắt tự động.

Lựa chọn thiết bị điện có hệ số công suất thấp.

Bật đèn cả khi phòng có đủ ánh sáng tự nhiên chiếu vào.

Tắt đèn khi rời khỏi phòng quá 15 phút.

Dùng bóng đèn compact thay cho bóng đèn dây tóc.

Chỉ bật bóng đèn đủ sáng gần nơi sử dụng.

Phù hợp với nhu cầu, tắt nguồn điện trước khi tắm và vệ sinh, bảo trì định kì.

Phù hợp với nhu cầu, tắt nguồn điện sau khi tắm và vệ sinh, bảo trì định kì.

Tối đa theo công suất, tắt nguồn điện trước khi tắm và vệ sinh, bảo trì định kì.

Tối đa theo công suất, tắt nguồn điện sau khi tắm và vệ sinh, bảo trì định kì.

$$1{,}0$$

$$0{,}8$$

$$1{,}4$$

$$1{,}2$$

$$60^{\circ}$$

$$180^{\circ}$$

$$240^{\circ}$$

$$120^{\circ}$$

An toàn cho thiết bị và hệ thống lưới điện.

An toàn cho con người, thiết bị và hệ thống lưới điện.

An toàn cho hệ thống lưới điện và con người.

An toàn cho con người và thiết bị.

Công tơ điện.

Công tắc điện.

Cầu chì.

Ổ cắm chia điện.

$$7{,}6\,\text{A}$$

$$6{,}7\,\text{A}$$

$$4{,}4\,\text{A}$$

$$2{,}2\,\text{A}$$

Ba pha ba dây.

Một pha.

Ba pha bốn dây.

Hai pha.

$$50\%$$

$$5\%$$

$$0{,}5\%$$

$$0{,}05\%$$

Công tơ điện.

Cầu chì.

Phích cắm điện.

Công tắc điện.

Đèn compact.

Đèn LED.

Đèn sợi đốt.

Đèn trang trí.

Điều chỉnh điện áp của nguồn điện cấp cho thiết bị.

Kích hoạt chế độ tiết kiệm năng lượng.

Điều khiển bật/tắt thiết bị từ 1 vị trí.

Điều khiển bật/tắt thiết bị điện từ 2 vị trí khác nhau.

Dòng điện định mức là $$16\,\text{A}$$ , hiệu điện thế định mức là $$220\,\text{VAC}$$ .

Công suất định mức là $$16\,\text{VA}$$ , hiệu điện thế định mức là $$220\,\text{VAC}$$ .

Dòng điện định mức là $$16\,\text{A}$$ , công suất định mức là $$220\,\text{VAC}$$ .

Dòng điện định mức là $$16\,\text{A}$$ , hiệu điện thế định mức là $$220\,\text{VDC}$$ .

Sơ đồ tổng quan.

Sơ đồ chi tiết.

Sơ đồ nguyên lí.

Sơ đồ lắp đặt.

Lõi thép có rãnh.

Nam châm vĩnh cửu.

Nam châm điện.

Cuộn dây.

Dây lõi đồng có tiết diện $$2\times0{,}75\,\text{mm}^2$$ .

Cáp điện PVC có hai lớp cách điện, tiết diện $$2\times4\,\text{mm}^2$$ .

Dây lõi đồng có tiết diện $$2\times1{,}5\,\text{mm}^2$$ .

Cáp điện PVC có hai lớp cách điện, tiết diện $$2\times2{,}5\,\text{mm}^2$$ .

Hộ gia đình.

Cộng đồng.

Khu dân cư.

Trạm biến áp.

Thực hiện nối đất với thân máy của thiết bị; ngắt nguồn điện khi kiểm tra nguy cơ quá tải.

Thực hiện nối đất với vỏ của thiết bị; thường xuyên kiểm tra nguy cơ rò rỉ điện.

Thực hiện nối đất với vỏ của thiết bị; ngắt nguồn điện khi kiểm tra nguy cơ rò rỉ điện.

Thực hiện nối đất với thân máy của thiết bị; thường xuyên kiểm tra nguy cơ quá tải.

1 cực động và 1 cực tĩnh.

2 cực động.

2 cực tĩnh.

1 cực động và 2 cực tĩnh.

Lưới truyền tải điện và các thiết bị điện có điện áp 0,4 kV.

Lưới phân phối điện và đường dây điện có cấp điện áp 6 kV.

Lưới truyền tải điện và đường dây điện có cấp điện áp 500 kV.

Lưới truyền tải điện và lưới phân phối điện.

Tủ điện phân phối nhánh.

Tủ điện phân phối tổng.

Tủ điện động lực.

Tủ điện chiếu sáng.

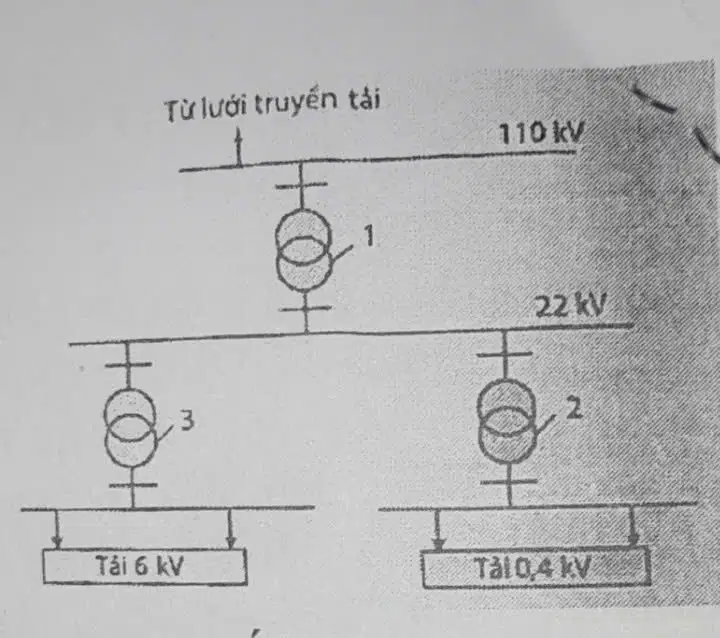

Máy biến áp 110/22 kV.

Máy biến áp 110/6 kV.

Máy biến áp 22/6 kV.

Máy biến áp 22/0,4 kV.

Phân tán.

Tập trung.

Quy mô lớn.

Công suất lớn.

V.

A.

kWh.

Ω.

Sơ đồ nguyên lí.

Sơ đồ lắp đặt.

Sơ đồ nối dây.

Sơ đồ thiết bị đóng cắt.

Tải điện nối hình sao; điện áp pha đặt lên các tải là 380 V.

Tải điện nối hình sao; điện áp pha đặt lên các tải là 220 V.

Tải điện nối hình tam giác; điện áp pha đặt lên các tải là 380 V.

Tải điện nối hình tam giác; điện áp pha đặt lên các tải là 220 V.

Dòng điện cực đại.

Dòng điện định mức.

Sai số của công tơ.

Điện năng tiêu thụ.

Mạch điện ba pha nối hình tam giác, điện áp dây đặt lên các tải điện là 380 V.

Mạch điện ba pha nối hình sao, điện áp dây đặt lên các tải điện là 380 V.

Mạch điện ba pha hình sao có dây trung tính, điện áp dây đặt lên các tải điện là 220 V.

Mạch điện ba pha nối hình sao có dây trung tính, điện áp dây đặt lên các tải điện là 380 V.

Y - Δ.

Δ - Y.

Y - Y.

Δ - Δ.

Nhà máy thuỷ điện.

Nhà máy điện gió.

Nhà máy điện mặt trời.

Nhà máy nhiệt điện.

5 (80) A.

220 V.

Cấp 2.

50 Hz.

Thấp hơn tiết diện dây điện tính toán.

Cao hơn tiết diện dây điện tính toán.

Bằng tiết diện dây điện tính toán.

Dựa vào kinh nghiệm của người thiết kế.
