WorksheetsVXL Chương 3
Total questions: 50
Worksheet time: 27mins
Vi xử lý 8085 là Vi xử lý ... bit?
8
4
32
64
Vi xử lý có 16 bit địa chỉ, có thể truy nhập được bộ nhớ có dung lượng tối đa ... KB.
64
16
65536
64000
Để biết vi xử lý bao nhiêu bit ta cần biết vi xử lý đó có ... ?
bao nhiêu đường dây dữ liệu
bao nhiêu đường dây địa chỉ
bao nhiêu đường dây điều khiển
8085 có những loại thanh ghi nào?
Thanh ghi tạm thời W và Z
6 thanh ghi chức năng chung 8 bit (B, C, D, E, H, L)
Con trỏ ngăn xếp (SP) và Bộ đếm chương trình (PC)
Tất cả đều đúng
... là những thanh ghi mà người sử dụng có thể thay đổi giá trị.
B, C, D, E, H, L SP, PC
W, Z
A, I, F
Nhóm thanh ghi nào không thay đổi từ chương trình sử dụng mà bị thay đổi nội dung bởi các lệnh bên trong vi xử lý?
Các thanh ghi chức năng chung
Các thanh ghi tạm thời
Các thanh ghi đặc biệt (A, I, F)
Các thanh ghi SP và PC
Con trỏ ngăn xếp hoạt động theo nguyên tắc nào?
LIFO
LOFI
IFOL
Vi xử lý 8085 muốn hoạt động cần được cấp nguồn bao nhiêu volt?
-5V
+5V
± 5V
+5V và -12V
DMA là viết tắt của từ gì?
Direct memory access
Truy cập bộ nhớ trực tiếp
Tăng tốc độ hoạt động của bộ nhớ
Tất cả đều đúng
ALU của vi xử lý 8085 có bao nhiêu khối lệnh?
8
10
6
12
Thành phần nào của vi xử lý có nhiệm vụ điều khiển toàn bộ quá trình hoạt động của vi xử lý?
Đơn vị số học và logic (ALU)
Bộ điều khiển và định thời (Timing and Cotrol)
Một số thanh ghi (Registers)
Tất cả đều đúng
5 bit nào trong thanh ghi cờ (Flag) được dùng để nhận biết trạng thái sau của quá trình thực hiện lệnh nào đó?
S, Z, P, C, Y
S, Z, AC, P, CY
A, C, P, C, Y
A. C, P, Y, Z
Trong thanh ghi cờ (Flag) bit D7 để báo hiệu điều gì?
Báo số âm hay dương
Báo có giá trị 0
Báo tràn
Báo bit chẵn/lẻ
Các chân AD0 ÷ AD7 của 8085 hoạt động theo nguyên tắc nào?
Nguyên tắc dồn kênh
Nguyên tắc phân kênh
Nguyên tắc FIFO
Bất quy tắc
Tín hiệu ALE dùng để làm gì?
Để chốt các địa chỉ bit thấp
Để chốt các dữ liệu bit thấp
Để ghi địa chỉ
Để đọc dữ liệu
Tín hiệu nào dùng để điều khiển chiều của dòng dữ liệu giữa vi xử lý và bộ nhớ hoặc thiết bị vào/ra?
RD và WR
Tín hiệu IO/M
S0 và S1
Tất cả đều sai
Khi tín hiệu IO/M=0 thì biểu thị các hoạt động liên quan đến bộ phần nào?
Cổng vào/ra
Bộ nhớ
Các tín hiệu trạng thái S0=0 và S1=1 thể hiện dạng hoạt động nào của chu kỳ máy?
Ghi
Đọc
Nạp lệnh
Tạm dừng
Các tín hiệu trạng thái có giá trị như thế nào thì thể hiện dạng của chu kỳ máy là nạp lệnh?
S0=0, S1=1
S0=1, S1=0
S0=S1=1
S0=S1=0
Dựa vào giản đồ thời gian này hãy cho biết dạng của chu kỳ máy
Đọc
Ghi
Nạp lệnh
Dừng
Dựa vào giản đồ thời gian này hãy cho biết hoạt động liên quan đến cổng vào/ra hay bộ nhớ
cổng vào/ra
bộ nhớ
Vi xử lý đọc dữ liệu trong khoảng thời gian nào?
T1 và T4
T2 - T3
Khi tín hiệu điều khiển RD=0 thì chiều của quá trình truyền dữ liệu đi như thế nào?
Chiều dữ liệu từ bộ nhớ hoặc thiết bị ngoại vi đến vi xử lý
Chiều dữ liệu từ vi xử lý đến bộ nhớ hoặc thiết bị ngoại vi
Bộ nhớ Flash là bộ nhớ cố định hay bán cố định?
là bộ nhớ cố định
là bộ nhớ bán cố định
Mạch này dùng để làm gì?
Để reset Vi xử lý 8085
Để cấp nguồn cho Vi xử lý 8085
Để cấp xung nhịp đồng hồ cho Vi xử lý 8085
Tất cả đều đúng
Ngắt không bị che là ngắt như thế nào?
Là dạng ngắt có mức ưu tiên cao nhất
Là dạng ngắt luôn ở chế độ sẵn sàng hoạt động
Là dạng ngắt cần được cho phép từ vi xử lý
Là dạng ngắt bị cấm
Số 40 trong hệ thấp phân là số bao nhiêu trong hệ thập lục phân?
28
30
38
18

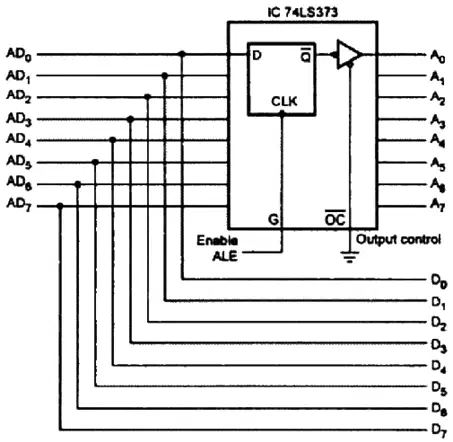

Chức năng của mạch này là gì?
Chốt địa chỉ byte thấp
Tách và chốt địa chỉ byte thấp
Tách địa chỉ byte thấp
Để tách tín hiệu
Mạch này cho chức năng là gì?
Giải mã tín hiệu điều khiển
Tách các tín hiệu ghi/đọc cho bộ nhớ và thiết bị bên ngoài
Khởi tạo chu kỳ đọc và ghi tín hiệu
Điều khiển hoạt động đọc/ghi dữ liệu
Nếu tín hiệu IO/M=1, RD=0, WR=1 thì đầu ra nào nhận giá trị 0 ?
MEMR
MEMW
IOR
IOW
Vai trò của IC đệm dùng để làm gì?
Để tăng dòng điều khiển
Để tăng điện áp chịu đựng

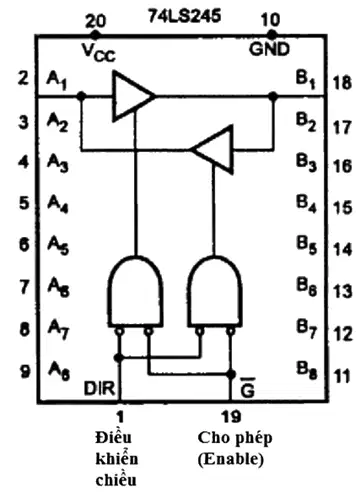

Chức năng của IC này là gì?
Dùng để đệm dòng và điều khiển chiều chuyển động dữ liệu
Để giải mã tín hiệu điều khiển
Để mã hóa tín hiệu điều khiển
Để phân kênh
ROM 16x8 có dung lượng bao nhiêu?
16x8=128byte
16x8=128 từ
16 từ
8 từ
Bộ nhớ Flash 8Kx14 word cho biết những thông số gì?
Có dung lượng 8K từ
Một từ có độ dài 14 bit
Có dung lượng 8KB
Có dung lượng là 8192 byte
Bộ nhớ có dung lượng 32x4. Hỏi nó có dung lượng tính theo byte là bao nhiêu?
(32x4):8=16 byte
32 từ = 32 byte
(32x4):16=8byte
Tất cả đều sai
Giả sử ta cần một bộ nhớ có dung lượng 32x4 mà ta chỉ có các chip 16x4. Thì phải ghép nối như thế nào?
Ghép theo cách để tăng số đường bus địa chỉ
Ghép theo cách để tăng số đường bus dữ liệu
Mục đích của việc ghép nối này là gì?
Để tăng kích cỡ từ
Để tăng dung lượng
Tăng số lượng đường bus dữ liệu
Tăng số lượng đường bus địa chỉ
Đây là cách ghép nối bộ nhớ với mục đích gì?
Để tăng dung lượng
Để tăng kích cỡ từ
Thiết kế bộ nhớ 16Kx8 dùng các IC nhớ 16Kx1 cần bao nhiêu IC nhớ?
2
4
6
8
Giả sử ghép nối 2 IC nhớ với nhau, biết địa chỉ không gian bộ nhớ của IC1 là 0000-07FFH. Hỏi IC2 có địa chỉ không gian bộ nhớ là bao nhiêu?
0800H-0FFFH
1000H-17FFH
1000H=1FFFH
3800H-3FFFH
Chu kỳ lệnh là gì?
Là thời gian cần thiết để tìm nạp và thực thi toàn bộ 1 lệnh.
Là thời gian cần thiết của bộ vi xử lý để hoàn thành một hoạt động truy cập bộ nhớ hoặc thiết bị vào/ra
Là một khoảng thời gian của tần số của bộ vi xử lý
Tất cả đều đúng
Vi xử lý 8085 có mấy dạng chu kỳ máy?
4
7
8
9
Trong chu kỳ đọc, dữ liệu sẽ được đưa vào phần nào của khoảng thời gian nào?
cuối khoảng thời gian T2
đầu khoảng thời gian T2
cuối khoảng thời gian T3
đầu khoảng thời gian T3
Trong chu kỳ ghi, dữ liệu sẽ được đưa vào phần nào của khoảng thời gian nào?
đầu khoảng thời gian T2
cuối khoảng thời gian T3
đầu khoảng thời gian T3
giữ khoảng thời gian T2
Dữ liệu từ bộ nhớ hoặc thiết bị ngoại vi đến vi xử lý được đưa ra trong khoảng thời gian nào?
T2 và T3
T1
T4
T1 và T2
Các địa chỉ byte cao từ A8-A15 được đưa ra trong khoảng thời gian nào của chu kỳ máy?
T1 đến T3
T1 đến T2
T2 đến T3
T2 đến T4
tín hiệu IO/M được tích cực tại thời điểm nào của chu kỳ máy?
T1
T2
T3
T4
Tín hiệu IO/M có được duy trì trạng thái trong cả chu kỳ máy sau khi được tích cực hay không?
Có
Không
Các tín hiệu nào quyết định chiều của quá trình truyền dữ liệu?
RD
WR
IO/M
S1 và S0
Chiều dài của chu kỳ máy là cố định (4T) đúng hay sai?
đúng
sai
