O soft starter é um equipamento utilizado na partida de motores elétricos trifásicos de indução sem causar picos elevados de corrente, além de oferecer proteções ao motor.

O soft starter recebe uma tensão trifásica fixa da rede elétrica e fornece uma tensão variável para o motor, porém com a frequência fixa.

Na partida do motor, o soft starter fornece uma tensão que vai aumentando cada vez mais, proporcionando uma partida suave.

As categorias de risco 1, 2, 3 e 4 são associadas aos seguintes níveis de energia ( de arco elétrico), em cal/cm2:

Quais dos dispositivos abaixo, é indicado para proteção de MIT (Motor de Indução Trifásico)? extra: Cite todos os componentes de proteção e acionamento que pode ter um MIT.

O que é um contator?

Motores podem ser protegidos por diversos tipos de dispositivos. O dispositivo que protege contra sobrecarga e "falta de fase" é...

O dispositivo DR (Diferencial Residual) se destina a,....

Sobre o dispositivo diferencial residual, pode-se afirmar que:

Para gerar uma tensão em 50 Hz, um gerador síncrono trifásico, 6 polos, gira a 1200 rpm. Justifique

Para a seguinte classificação de transformador ODAN a letra D indica que a circulação é forçada com fluxo de óleo dirigido.

O dispositivo responsável por proteger o sistema contra curto-circuito é....

1CV equivale aproximadamente a...

Um motor trifásico pode ser considerado uma carga conectada em estrela equilibrada. E absorve 5,6 kW quando a tensão de linha for 220 V e a corrente de linha for 18,2 A. Determine o fator de potência do motor.

O que é um conversor de frequência?

Os valores típicos de tensão alternada industrial: 480V, 4160V e 13,8kV são valores eficazes de tensão.

Não há necessidade de sistemas de corrente contínua em uma refinaria. Justifique.

Um motor elétrico é uma máquina destinada a transformar energia mecânica em elétrica?

Qual a velocidade Síncrona de um motor de 4 polos, para uma frequência de alimentação de 60 Hz?

A NR-10 define como Alta Tensão (AT): “tensão superior a A volts em corrente alternada ou B volts em corrente contínua, entre fases ou entre fase e terra.”

nos quais A e B são iguais, respectivamente, a:

A função dos relés de proteção em um sistema elétrico é, havendo uma anormalidade em uma grandeza elétrica, ocasionar a abertura ou o fechamento de disjuntores.

A potência dos transformadores é dada em kVA ou MVA

Um transformador ideal possui a relação de enrolamento do primário e secundário $$\frac{N_1}{N_2}\ =\ 10$$ , log a razão das correntes é igual a $$\frac{I_1}{I_2}\ =\ 0,10$$ . Justifique.

Qual a frequência de transmissão de energia elétrica no Brasil em Hz?

Um transformador que possui dois estágios de sistema de resfriamento composto por bombas e ventiladores, sendo também especificado para potência reduzida em resfriamento natural (no caso de falta da potência auxiliar), cuja natureza do meio de resfriamento dos enrolamento é óleo e do meio externo é ar. Pode ser classificado como...

A NR-10 define como Baixa Tensão (BT): “tensão superior a A volts em corrente alternada ou B volts em corrente contínua e igual ou inferior a C volts em corrente alternada ou D volts em corrente contínua, entre fases ou entre fase e terra.”

nos quais A, B, C e D, respectivamente, são iguais a:

A velocidade de operação de um motor é dada pelo encontro das curvas conjugado-velocidade do motor e da carga.

O controle da frequência da tensão gerada por um gerador síncrono acionado por uma turbina a gás se dá utilizando os seguintes recursos...

1hp equivale aproximadamente a...

Um transformador de 500 kVA está operando a plena carga com fator de potência total de 0,6 atrasado. O fator de potência é melhorado acrescentando-se capacitores, até que o novo fator de potência seja 0,9 atrasado. Os capacitivos necessários e após a correção do fator de potência a porcentagem da plena carga que o transformado restará alimentando são respectivamente:

Qual dessa opções pode ser considerada uma máquina elétrica estática e por quê?

A potência nominal de um transformador trifásico é dada pelo produto $$\sqrt[]{3}VI$$ em que, V é a tensão nominal fase-neutro do primário ou do secundário e I é a corrente nominal do primário ou do secundário,

respectivamente.

Um banco de transformadores trifásicos equilibrado com conexão triângulo-estrela representado na ilustrado pela Figura é usado para abaixar tensões de linha de 4.500 V rms para 900 V rms. Se o transformador alimenta uma carga de 120 kVA, determine a relação de espiras para o transformador.

Um banco de transformadores trifásicos equilibrado com conexão triângulo-estrela representado na ilustrado pela Figura é usado para abaixar tensões de linha de 4.500 V rms para 900 V rms. Se o transformador alimenta uma carga de 120 kVA, determine as correntes de linha no primário e secundário, respectivamente..

O método de controle de velocidade que utiliza a variação da resistência do enrolamento do rotor de um MI (motor de indução) é aplicável para qualquer motor de indução.

Uma refinaria precisa dimensionar sua subestação para atender às seguintes cargas industriais:

- Carga 1: 250 kVA, Fator de Potência 0,5 atrasado

- Carga 2: 180kW, Fator de Potência 0,8 adiantado

- Carga 3: 300 kVA, 100 kVAr atrasados

A menor potência do transformador da subestação que atenderia a demanda dessas três indústrias simultaneamente é de:

A marcação em um equipamento elétrico em uma área classificada é:

Ex nA IIA T2 Ga

Isso indica que....

A função de um TC (transformador de corrente) é diminuir o valor da corrente que alimenta um relé para que o mesmo atue.

Um motor de indução trifásico de 2 polos alimentado pela rede em 60Hz com rotação igual a 3420 rpm, possui uma corrente induzida no rotor de frequência igual a...

Em todos os serviços executados em instalações elétricas devem ser previstas e adotadas, prioritariamente, medidas de proteção ________ aplicáveis, mediante procedimentos, às atividades a serem desenvolvidas, de forma a garantir a segurança e a saúde dos trabalhadores.

A evolução da chamada Eletrônica de Potência incrementou o uso dos conversores de frequência com a finalidade de variar a velocidade dos motores elétricos. Justifique.

Se um motor trifásico com potência de $$2\ hp$$ trabalha em baixa tensão de $$220\ V$$ com $$f_p=\ 0,8$$ e rendimento, $$\eta\ =\ 0,90$$ , qual a corrente de operação? (valor aproximado)

Um gerador elétrico é uma máquina destinada a transformar energia mecânica em elétrica?

O esquema unifilar é o menos utilizado em projetos elétricos por apresentar a vantagem da facilidade na visualização de número e tipo de condutores envolvidos na interligação dos componentes.

A corrente de saída de um gerador síncrono trifásico, 16 MVA, 60 Hz, 13800 V, fator de potência 0.75, operando a 90% de plena carga?

Qual a velocidade do rotor de um motor de indução de 6 polos com s = 5%, sabendo que a frequência de alimentação da rede é 60Hz?

O arranjo ilustrado pela figura é...

Devido seu baixo custo e alta confiabilidade, os sistemas radiais são os mais indicados na distribuição de energia elétrica dentro da indústria.

Um transformador é um dispositivo que transforma uma corrente alternada senoidal, com uma determinada tensão, numa corrente com uma tensão eventualmente diferente, sendo esta transformação realizada através da ação de um fluxo magnético.

Nos motores de indução, há circulação de corrente alternada nos enrolamentos do estator e do rotor.

São exemplos de tipos de transformadores:

- POTÊNCIA (TP)

- CORRENTE (TC)

- ISOLAMENTO

A função de um TP (transformador de potência) é aumentar o valor da tensão que alimenta um instrumento de medição, como por exemplo, um relé.

A NR 10 estabelece requisitos e condições ___________objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade.

Na partida de um MI o deslizamento é nulo.

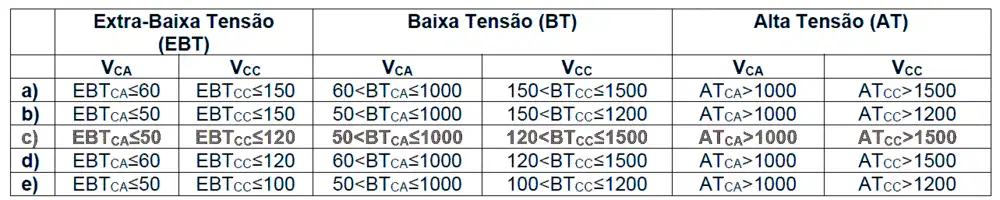

Indique a alternativa que descreve corretamente como a NR-10 define Extra-Baixa Tensão (EBT), Baixa Tensão (EBT) e Alta Tensão (AT). Alternativas na imagem.

A NR 10 se aplica às fases de, na seguinte ordem, ....

Um desenho de classificação de áreas mostra uma avaliação do grau de risco da presença equipamentos com parte condutora energizada, não segregada, acessível inclusive acidentalmente, ..., cuja aproximação só é permitida a profissionais autorizados...

CDC é a sigla de Centro de Distribuição de Cargas e a potência limite típica de motores em CDCs em 480V é de 1000hp

Em todas as intervenções em instalações elétricas devem ser adotadas medidas preventivas de controle do ______ elétrico e de outros ______ adicionais, mediante técnicas de análise de _____, de forma a garantir a segurança e a saúde no trabalho.

O circuito da figura é a modelagem de um equipamento que está sendo desenvolvido. Assim, o fator de potência desse equipamento é igual a:

Os estabelecimentos com carga instalada superior a _____ devem constituir e manter o Prontuário de Instalações Elétricas:

Todo projeto deve prever condições para a adoção de aterramento:

Nos trabalhos e nas atividades referidas devem ser adotadas medidas preventivas destinadas ao controle dos riscos adicionais, especialmente quanto a: ________, _________, _________ e _________, _________, _________, ________, _________ e _________ e outros agravantes, adotando-se a sinalização de segurança.

Qual zona não faz parte do anexo ll da NR 10?

A NR-10 define como Extra-Baixa Tensão (EBT): “tensão não superior a A volts em corrente alternada ou B volts em corrente contínua, entre fases ou entre fase e terra.”

nos quais A e B são iguais, respectivamente, a:

CCM é a sigla para Centro de Controle de Motores e a potência limite típica de motores em CCMs em 480V é de 500hp

Qual o significado do acrônimo EPC?

A NR 10 não é aplicável a instalações elétricas alimentadas por extra-baixa tensão?

A expressão matemática da Lei de Ohm é ...

A geração e distribuição de energia elétrica, dentro de uma refinaria, ou em uma plataforma de petróleo, é feita em corrente contínua.

A tensão fase-neutro em um sistema trifásico equilibrado é igual à tensão fase-fase dividida por $$\sqrt[]{3}$$

A tensão eficaz de uma tensão com forma de onda senoidal é igual à tensão máxima dividida por $$\sqrt[]{3}$$

Tipicamente a geração de emergência de unidades marítimas de produção é acionada por motores diesel ou a vapor.
