CHƯƠNG 4 5 CSTKM2

Total questions: 31

Worksheet time: 16mins

Name

Class

Date

Bộ truyền trục vít là bộ truyền dạng?

Răng - răng

Răng - ren

Ren - ren

Tất cả đều đúng

Hiện tượng tự hãm thường xảy ra trong bộ truyền?

Xích

Đai

Bánh răng

Trục vít – bánh vít

Bộ truyền trục vít không được sử dụng để truyền công suất lớn do:

Tỷ số truyền lớn.

Hiệu suất thấp.

Có khả năng tự hãm cao.

Vật liệu chế tạo đắt tiền.

Vật liệu chế tạo trục vít & bánh vít có yêu cầu:

Độ rắn cao.

Vật liệu có tính chống mòn đối với trục vít và có tính mềm đối với bánh vít.

Vật liệu có mềm đối với trục vít và có tính chống mòn đối với bánh vít.

Vật liệu bất kỳ.

Truyền động trục vít dùng để truyền chuyển động giữa hai trục…?

Chéo nhau

Cắt nhau vuông góc

Cắt nhau không vuông góc

Song song

Tùy theo…, người ta chia trục vít thành ba loại: Trục vít acsimet, trục vít kônvôlút, và trục vít thân khai.

Đường kính ren trục vít

Số đầu mối

Chiều xoắn ren

Hình dạng ren trục vít

Khi đường kính bánh vít dưới… có thể chế tạo bánh vít liền khối.

110 mm

120 mm

130 mm

140 mm

Trong sản xuất hàng loạt thường dùng bánh vít bằng… đúc trực tiếp vào may ơ.

Hợp kim nhôm

Gang cầu

Thép

Đồng thanh

Khi truyền công suất lớn, không nên dùng $z_1 = 1$ vì…

mô men xoắn lớn và tăng kích thước bộ truyền

mô men xoắn lớn và giảm kích thước bộ truyền

mất mát công suất nhiều và nóng

ảnh hưởng đến tỷ số truyền

10.

Tỷ số truyền của bộ truyền trục vít - bánh vít

$u = \dfrac{n_1}{n_2} = \dfrac{z_1}{z_2}$

$u = \dfrac{n_1}{n_2} = \dfrac{z_2}{z_1}$

$u = \dfrac{n_2}{n_1} = \dfrac{z_2}{z_1}$

$u = \dfrac{n_2}{n_1} = \dfrac{z_1}{z_2}$

11.

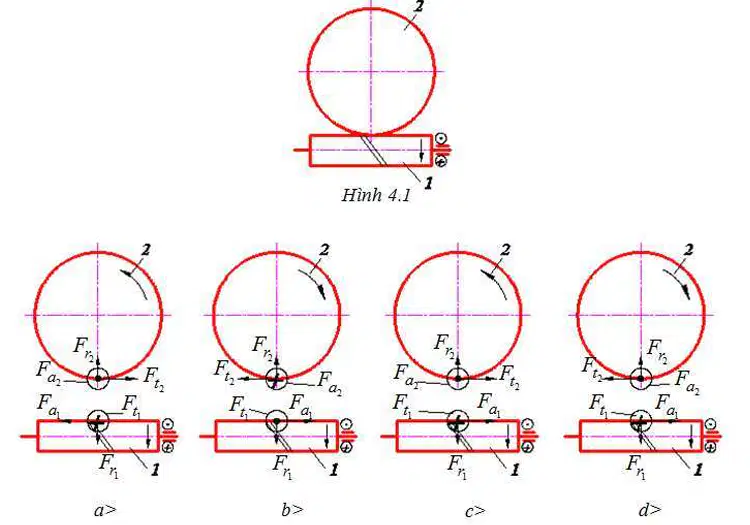

Cho bộ truyền trục vít – bánh vít như Hình 4.1. Chọn sơ đồ lực đúng thể hiện các thành phần lực tác dụng khi cặp trục vít – bánh vít ăn khớp.

Sơ đồ a trong Hình 4.1

Sơ đồ b trong Hình 4.1

Sơ đồ c trong Hình 4.1

Sơ đồ d trong Hình 4.1

12.

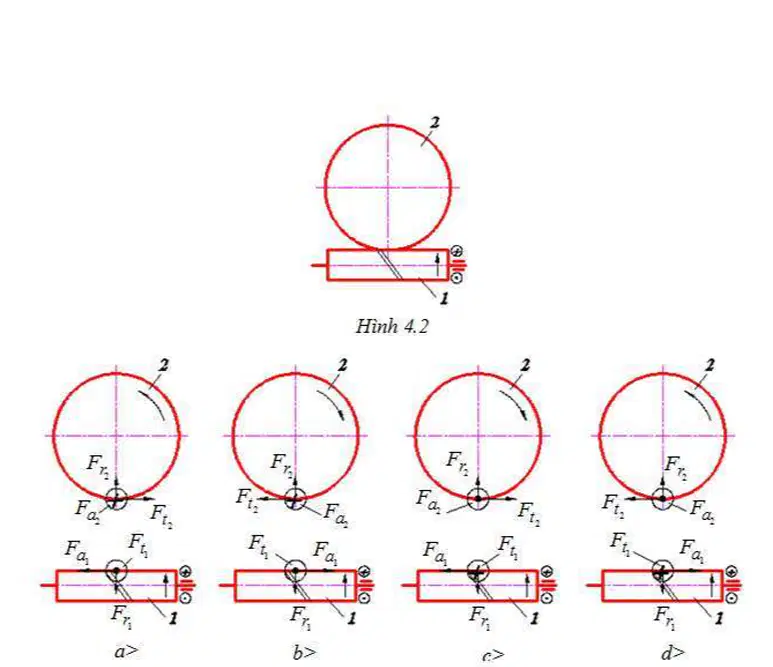

Cho bộ truyền trục vít – bánh vít như Hình 4.2. Chọn sơ đồ lực đúng thể hiện các thành phần lực tác dụng khi cặp trục vít – bánh vít ăn khớp.

Sơ đồ a trong Hình 4.2

Sơ đồ b trong Hình 4.2

Sơ đồ c trong Hình 4.2

Sơ đồ d trong Hình 4.2

13.

Chi tiết dùng để đỡ các chi tiết quay, truyền mô men xoắn hoặc đồng thời thực hiện cả hai nhiệm vụ này được gọi là gì?

Trục vít

Then

Bánh răng

Trục

14.

Trục tâm được dùng chỉ để đỡ trục và chỉ chịu dạng tải nào?

Mô men xoắn

Kéo

Nén

Uốn

15.

Trục truyền vừa để đỡ các chi tiết máy quay vừa chịu loại tải chủ yếu nào?

Chịu lực kéo

Chịu lực nén

Chịu mô men uốn

16.

Theo hình dạng đường tâm, trục được phân loại như thế nào?

Trục thẳng, trục khuỷu, trục cứng

Trục thẳng, trục khuỷu, trục mềm

Trục đặc, trục rỗng

Trục trơn, trục bậc

17.

Nhìn chung, trục thường bao gồm các phần nào?

Ngõng trục, thân trục

Thân trục, ngõng trục, các cấu tạo khác

Thân trục, ngõng trục, vai trục

Thân trục, ngõng trục, đoạn trục chuyển tiếp

18.

Để cố định các chi tiết trên trục theo phương dọc trục ngoài vai trục, còn dùng những bộ phận nào?

Mặt trụ, bậc, vòng chặn, vít và đai ốc

Mặt côn, bậc, vòng chặn, vít và đai ốc

Hàn, bậc, vòng chặn, vít và đai ốc

Keo dán kim loại, bậc, vòng chặn, vít và đai ốc

19.

Muốn cho trục truyền mô men xoắn, các chi tiết quay phải được lắp cố định trên trục để không quay tương đối hoặc dịch chuyển dọc trục. Các chi tiết quay thường được lắp ghép trên trục bằng mối ghép có độ gì kết hợp với gì?

Độ hở, then hoặc then hoa

Độ dôi, vít và đai ốc

Độ dôi, then hoặc then hoa (dạng khác)

Độ dôi, keo dán kim loại

20.

Để giảm tập trung ứng suất ở các đoạn chuyển tiếp của trục, nên làm góc lượn như thế nào?

Nhỏ nhất có thể (góc lượn có bán kính nhỏ nhất)

Lớn nhất có thể (góc lượn có bán kính lớn nhất)

Làm vát góc 45°

Không làm góc lượn

21.

Để đảm bảo độ đồng tâm của chi tiết quay và trục, chiều dài may ơ của các chi tiết quay thường lấy bằng bao nhiêu so với đường kính trục $d$ ?

$l_m<1{,}2d$

$l_m>1{,}6d$

$l_m=(1{,}2d\,\div\,1{,}6d)$

$l_m=(1{,}4\,\div\,1{,}2d)$

22.

Lắp bằng then được dùng để lắp các chi tiết quay lên trục. Khi dùng then bằng, tải trọng được truyền theo bề mặt nào của then?

Mặt bên

Các mặt bên

Mặt đáy

Các mặt đáy

23.

Trong tính toán trục, loại tải trọng nào thường được bỏ qua?

Mô men xoắn, lực tác dụng khi ăn khớp trong các bộ truyền

Trọng lượng bản thân trục

Trọng lượng các chi tiết lắp trên trục

Lực ma sát trong ổ lăn

24.

Trong bộ truyền bánh răng trụ răng thẳng, khi quy lực tại vị trí ăn khớp về trọng tâm trục, lực nào gây ra mô men xoắn?

$\overline{F_r}$

$\overline{F_t}$

$\overline{F_a}$

Không có lực nào

25.

Trong bộ truyền bánh răng trụ răng nghiêng, khi quy lực tại vị trí ăn khớp về trọng tâm trục, lực nào gây ra mô men uốn?

$\overline{F_r}$

$\overline{F_t}$

$\overline{F_a}$

Không có lực nào

26.

Trong bộ truyền bánh răng trụ răng thẳng, lực nào không xuất hiện khi ăn khớp?

$\overline{F_r}$

$\overline{F_t}$

$\overline{F_a}$

Không có lực nào

27.

Trên biểu đồ mô men xác định được các giá trị mô men uốn và xoắn tại một tiết diện là $M_x=85000$ , $M_y=65000$ , $T=180000$ (Nmm). Với ứng suất cho phép là 55 MPa, đường kính tính toán (mm) của trục tại tiết diện này là

32,5

33,6

25,8

26,7

28.

Từ các lực tác dụng khi ăn khớp của bộ truyền bánh răng trụ răng thẳng (Hình 5.1), hãy xác định sơ đồ tải trọng tác dụng lên trục phù hợp

Sơ đồ a

Sơ đồ b

Sơ đồ c

Sơ đồ d

29.

Từ các lực tác dụng khi ăn khớp của bộ truyền bánh răng trụ răng thẳng (Hình 5.2), hãy xác định sơ đồ tải trọng tác dụng lên trục phù hợp

Sơ đồ a

Sơ đồ b

Sơ đồ c

Sơ đồ d

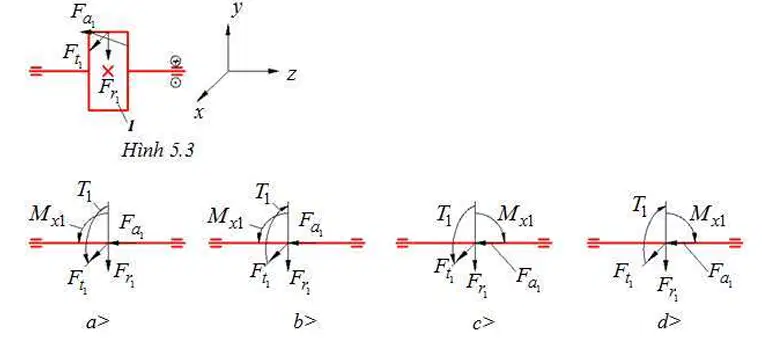

30.

Từ các lực tác dụng khi ăn khớp của bộ truyền bánh răng trụ răng nghiêng (Hình 5.3), hãy xác định sơ đồ tải trọng tác dụng lên trục phù hợp

Sơ đồ a

Sơ đồ b

Sơ đồ c

Sơ đồ d

31.

Từ các lực tác dụng khi ăn khớp của bộ truyền bánh răng trụ răng nghiêng (Hình 5.4), hãy xác định sơ đồ tải trọng tác dụng lên trục phù hợp

Sơ đồ a

Sơ đồ b

Sơ đồ c

Sơ đồ d
