WorksheetsTổng quan VKT
Total questions: 17
Worksheet time: 7mins
Name
Class
Date
1.
Khổ giấy A4 có kích thước
a)
420x297
b)
297x210
c)
841x594
d)
148 x 210
2.
Ứng dụng của nét liền đậm là:
a)
Vẽ đường bao thấy, cạnh thấy
b)
Đường kích thước
c)
Đường trục
d)
Đường bao khuất
3.
Có mấy loại tỉ lệ?
a)
1
b)
2
c)
3
d)
4
4.
Ứng dụng của nét đứt là:
a)
Đường gạch mặt cắt
b)
Đường tâm
c)
Đường trục
d)
Vẽ đường bao khuất
5.
Phát biểu nào sau đây sai?
a)
Lề trái bản vẽ có kích thước 25 mm
b)
Lề trái bản vẽ có kích thước 5 mm
c)
Lề phải có kích thước 5 mm
d)
Lề trên bản vẽ có kích thước 5 mm
6.
Kích thước trên bản vẽ kĩ thuật có đơn vị mặc định là:
a)
cm
b)
dm
c)
mm
d)
m
7.
Có mấy khổ giấy chính?
a)
5
b)
6
c)
7
d)
1
8.
Theo phương pháp chiếu góc thứ nhất, hình chiếu cạnh có vị trí như thế nào so với hình chiếu đứng:
a)
Đặt bên dưới
b)
Đặt bên trên
c)
Đặt bên trái
d)
Đặt bên phải
9.
Ở phương pháp chiếu góc thứ nhất, để thu được nhìn chiếu cạnh ta nhìn từ đâu?
a)
Từ phải sang
b)
Từ trái sang
c)
Từ trên xuống
d)
Từ dưới lên
10.
Cho vật thể giá chữ L: Hướng nào thể hiện đúng hình chiếu trên?
a)
Hướng Z
b)
Hướng X
c)
Hướng Y
11.
Để biểu diễn rõ ràng bộ phận bên trong bị che khuất của vật thể, người ta dùng:
a)
Hình cắt
b)
Hình chiếu
c)
Hình trích
d)
Hình trục đo
12.
Bản vẽ chi tiết không có:
a)
Khung tên
b)
Bảng kê
c)
Hình chiếu
d)
Ghi chú
13.
Có mấy loại hình cắt?
a)
4
b)
3
c)
2
d)
1
14.
Cho vật thể bất kì có:
1: hình chiếu đứng
2: hình chiếu bằng
3: hình chiếu cạnh
Hãy cho biết vị trí các hình chiếu theo phương pháp chiếu góc thứ nhất?
a)
b)
c)
d)
15.
Trong bản vẽ lắp thể hiện những nội dung nào:
a)
hình biểu diễn, kích thước, hình cắt, yêu cầu
b)
hình biểu diễn, hình chiều trục đo, bảng kê
c)
hình biểu diễn, yêu cầu, khung tên
d)
hình biểu diễn, khung vẽ, khung tên, bảng kê, kích thước
16.

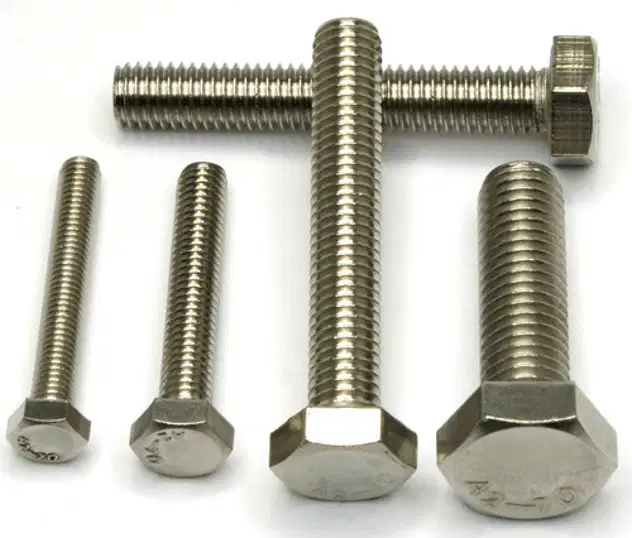

Đây là chi tiết gì:
a)
Bu lông
b)
Đai ốc
c)
Đinh tán
d)
Vít me
17.
Cho vật thể giá chữ L. Vật thể giá chữ L có hình chiếu đứng là:
a)
b)
c)
d)
