WorksheetsATĐ-1 An toàn điện
Total questions: 119
Worksheet time: 1hrs 3mins
Những nguy hiểm do dòng điện gây ra:
Điện giật, cháy và nổ
Cháy và nổ
Đốt cháy điện
Điện giật, cháy và nổ; đốt cháy điện
Trị số dòng điện xoay chiều lớn nhất không gây nguy hiểm cho con người là:
10 mA
50 mA
20 mA
30 mA
Trị số dòng điện một chiều lớn nhất không gây nguy hiểm cho con người là:
10 mA
50 mA
20 mA
30 mA
Người bị điện giật do mấy loại tiếp xúc trực tiếp?
1
2
3
4
Điện áp an toàn cho con người trong môi trường bình thường là:
55V
50V
45V
40V
Điện áp bước là:
Điện áp xuất hiện trên hai chân người khi đi vào vùng điện thế không
Điện áp xuất hiện khi tay tiếp xúc vào các phần tử có điện áp.
Điện áp xuất hiện trên hai chân người khi đi vào vùng có dòng điện rò về có sự chênh lệch thế giữa hai chân.
Điện áp xuất hiện trên hai chân khi đi vào vùng có dòng điện rò.
Ký hiệu của lưới điện có trung tính nối đất và vỏ thiết bị điện được nối đến dây trung tính hoặc vỏ được ký hiệu?
TN
TT
IT
IN
Trong mạng điện ba pha trung bình cách ly với đất có đặc điểm gì?
Dòng điện chạm đất nhỏ
Dòng điện chạm đất lớn
Dòng điện chạm đất lớn và điện áp đặt lên người là điện áp pha
Dòng điện chạm đất bé và điện áp đặt lên người là điện áp dây.
Tính I_x khi chạm vào một pha của mạng điện một pha trung tính cách ly. Biết U = 220V, R_đ = 5kΩ, R_c = 1kΩ.
31,43 mA
30,43 mA
21,43 mA
20,43 mA
Tính I_x khi chạm vào một pha của mạng điện ba pha trung tính nối đất. Biết U = 220V, R_đ = 2kΩ, R_c = 1kΩ.
126,67 mA
120,67 mA
73,3 mA
70,73 mA
Tính I_x khi chạm vào một pha của mạng điện ba pha trung tính nối đất. Biết U = 380V, R_đ = 1kΩ.
220 mA
110 mA
380 mA
100 mA
Bảo vệ chống tiếp xúc trực tiếp là gì?
Là biện pháp ngăn ngừa con người tiếp xúc với các phần mang điện khi thiết bị đang hoạt động.
Là biện pháp bảo vệ thiết bị khỏi bị hỏng do quá tải.
Là biện pháp giảm điện áp trong hệ thống điện.
Là biện pháp kiểm tra định kỳ hệ thống điện.
Bảo vệ chống tiếp xúc gián tiếp là gì?
Là áp dụng các biện pháp để bảo vệ người, vật nuôi tránh nguy hiểm do tiếp xúc với các phần tử cách điện của mạng điện.
Là áp dụng các biện pháp để bảo vệ người, vật nuôi tránh nguy hiểm do tiếp xúc trực tiếp hoặc gián tiếp với các phần tử mạng điện.
Là áp dụng các biện pháp để bảo vệ người, vật nuôi tránh nguy hiểm do tiếp xúc trực tiếp và gián tiếp với các phần tử mạng điện.
Là áp dụng các biện pháp để bảo vệ người, vật nuôi tránh nguy hiểm do tiếp xúc trực tiếp hoặc gián tiếp với các phần tử mạng điện.
Bảo vệ tiếp trung tính được sử dụng cho mạng điện nào?
Trung tính nối đất trực tiếp
Trung tính cách ly
Trung tính nối đất qua điện trở
Mọi mạng điện
Các biện pháp được dùng để bảo vệ chống tiếp xúc gián tiếp là:
Nối đất vỏ thiết bị, nối dây trung tính, và cắt bảo vệ
Nối đất vỏ thiết bị, nối dây trung tính và ngăn cách bảo vệ
Nối đất vỏ thiết bị, Sử dụng điện áp thấp và cắt bảo vệ
Nối đất vỏ thiết bị, sử dụng điện áp rất thấp và buồng dăng thép
Bảo vệ nối đất là gì?
Nối vỏ của thiết bị với đất
Nối vỏ của thiết bị điện với hệ thống nối đất bảo vệ
Nối vỏ của thiết bị với điện trở nối đất của trung tính nguồn
Nối vỏ thiết bị điện với dây trung tính.
Điện áp bước và điện áp tiếp xúc trong hệ thống nối đất bảo vệ phụ thuộc vào yếu tố nào?
Số lượng điện cực
Khoảng cách giữa các điện cực
Cách bố trí hệ thống nối đất
Số lượng điện cực và khoảng cách giữa các điện cực.
Câu 26: Chọn đáp án đúng?
Càng gần nơi nối đất thì điện áp tiếp xúc và điện áp bước càng nhỏ.
Càng gần nơi nối đất thì điện áp tiếp xúc và điện áp bước càng lớn.
Càng xa nơi nối đất thì điện áp tiếp xúc càng lớn và điện áp bước càng nhỏ.
Càng xa nơi nối đất thì điện áp tiếp xúc càng bé và điện áp bước càng lớn.
Ý nghĩa của nối đất là gì? .
Là tạo nên giữa vỏ thiết bị với đất một mạch điện có mật độ dẫn điện nhỏ.
Là tạo nên giữa vỏ thiết bị với đất một mạch điện có mật độ dẫn điện lớn.
Là tạo nên giữa vỏ thiết bị với người một mạch điện có mật độ dẫn điện nhỏ.
Là tạo nên giữa vỏ thiết bị với người một mạch điện có mật độ dẫn điện lớn.
Một hệ lắp aptomat chống giật có thông số ~230; 50Hz; 40A; 32mA; 0,2s. Chọn đáp án đúng:
Dòng quá tải cho phép khi aptomat chống giật làm việc là 40A
Dòng tối đa cho phép khi aptomat chống giật làm việc là 40A
Dòng quá tải cho phép khi aptomat chống giật làm việc ≤ 40A nhưng dòng tác động của aptomat 32 mA.
Dòng điện định mức làm việc ≤ 40A dòng tác động của aptomat >= 32mA; thời gian tác động ≤ 0,2.
Phải nối đất nhân tạo cho hệ thống nối đất bảo vệ khi nào?
Có điện trở nối đất tự nhiên
Điện trở nối đất tự nhiên nhỏ hơn hoặc bằng điện trở nối đất cho phép
Không có điện trở nối đất tự nhiên
Không có điện trở nối đất tự nhiên hoặc điện trở nối đất tự nhiên lớn hơn điện trở nối đất cho phép
Chọn aptomat chống giật cho một hệ gia đình dựa vào yếu tố nào?
Điện áp làm việc.
Điện áp làm việc, dòng điện làm việc lớn nhất, dòng rò.
Điện áp làm việc, dòng điện quá tải, dòng rò.
Điện áp làm việc, dòng rò.
Bảo vệ tiếp trung tính không được sử dụng cho mạng điện nào?
Trung tính nối đất trực tiếp.
Trung tính cách ly; trung tính nối đất qua điện trở.
Trung tính nối đất qua điện trở.
Mọi loại lưới.
Việc dùng chung hệ thống tiếp đất bảo vệ có ưu điểm gì?
Tránh được sự chênh lệch thế trên các vỏ thiết bị điện.
Kinh tế hơn.
Có điện trở hệ thống bé hơn so với tiếp đất riêng lẻ.
Tránh được sự chênh lệch thế trên các vỏ thiết bị điện; kinh tế hơn và có điện trở hệ thống bé hơn so với tiếp đất riêng lẻ.
Bảo vệ cân bằng và điều khiển sự phân phối thế được sử dụng cho mạng điện nào?
Trung tính nối đất trực tiếp.
Trung tính nối đất qua điện trở.
Trung tính cách ly.
Mọi loại lưới.

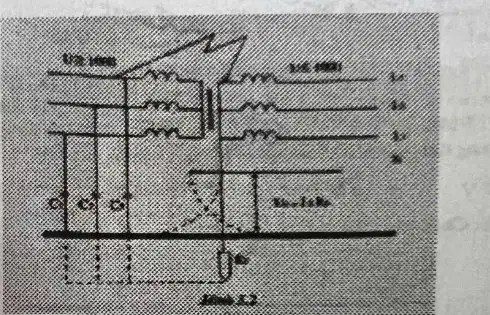

Câu 35: Hiện tượng điện áp cao xâm nhập sang điện áp thấp xảy ra trong trường hợp nào sau đây?
Khi chạm điện giữa các cuộn dây có cấp điện áp khác nhau, Khi đứt dây cao áp rơi xuống dây hạ áp, tại các MBA điện lực đo lường
Khi chạm điện giữa các cuộn dây có cấp điện áp khác nhau, Khi đứt dây cao áp rơi xuống dây hạ áp, mạng điện áp thấp có trang bị MBA, máy biến đo lường
Khi chạm điện giữa các cuộn dây có cấp điện áp cao, Khi đứt dây cao áp rơi xuống dây hạ áp, Tại các MBA điện lực, MBA đo lường
Khi chạm điện giữa các cuộn dây có cáp điện áp cao, Khi đứt dây cao áp rơi xuống dây hạ áp, Tại các MBA đo lường, máy biến áp dòng đo lường

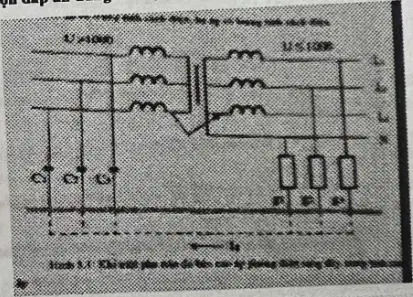

Để bảo vệ chống xâm nhập điện áp cao sang điện áp thấp trong trường hợp phần phía cao áp và hạ áp đều có trung tính cách ly, người ta thường dùng khe hở phóng điện cho trường hợp nào sau đây?
Điện áp phía cao áp nhỏ hơn 3000V
Điện áp phía cao áp lớn hơn 3000V
Điện áp phía hạ áp lớn hơn 3000V
Điện áp phía hạ áp nhỏ hơn 3000V

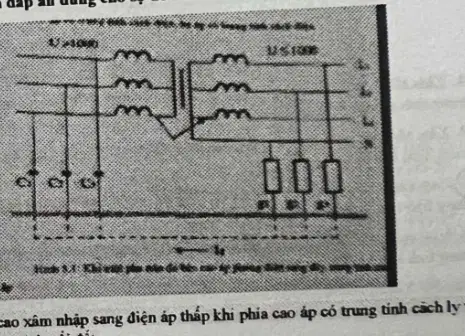

Để chống điện áp cao xâm nhập sang điện áp thấp trong trường hợp điện áp nhỏ hơn 1000V người ta còn nối đất phụ hoặc nối dây trung tính phụ nghĩa là:
Là đặt thêm một cuộn chắn giữa cuộn sơ và cuộn thứ cấp của máy biến áp và cuộn phụ này lại được nối đất hoặc nối dây trung tính, tùy thuộc vào chế độ trung tính của mạng.
Là đặt thêm một cuộn chắn giữa cuộn sơ và cuộn thứ cấp của máy biến áp và cuộn phụ này lại được nối đất, tùy thuộc vào chế độ trung tính của mạng.
Là đặt thêm một cuộn chắn giữa cuộn sơ và cuộn thứ cấp của máy biến áp và cuộn phụ này lại được nối dây trung tính, tùy thuộc vào chế độ trung tính của mạng.
Là đặt thêm một cuộn chắn giữa cuộn sơ và cuộn thứ cấp của máy biến áp và cuộn phụ này lại được nối đất và nối dây trung tính, tùy thuộc vào chế độ trung tính của mạng.
Chọn đáp án đúng
Tần số càng cao nghĩa là bước sóng càng dài thì năng lượng điện từ mà cơ thể hấp thụ càng tăng.
Tần số càng cao nghĩa là bước sóng ngắn thì năng lượng điện từ mà cơ thể hấp thụ càng tăng.
Tần số càng cao nghĩa là bước sóng càng dài thì năng lượng điện từ mà cơ thể hấp thụ càng giảm.
Tần số càng cao nghĩa là bước sóng càng ngắn thì năng lượng điện từ mà cơ thể hấp thụ càng giảm.
Trường điện từ thường được phát hiện ở những khu vực nào?
Lân cận các đường dây cao thế, các dây tiếp đất của hệ thống thu lôi; các dây dẫn điện dài của các thiết bị điện.
Khu vực xung quanh các thiết bị điện dân dụng và văn phòng như quạt điện; tủ lạnh; bếp điện; máy tính; máy in; máy photocopy…
Khu vực trong các công xưởng, nhà máy sản xuất…
Tất cả các phương án trên.
Loại bước sóng nào sau đây gây biến đổi lớn nhất đối với cơ thể người?
Milimet
Centimet
Decimet
Mét
Phương pháp đặt nạn nhân nằm sấp khi hô hấp nhân tạo cần mấy người?
1 người
2 người
3 người
4 người
Khi nạn nhân mê man, không nhúc nhích, tím tái, ngừng thở và không nghe thấy tim đập thì người cấp cứu cần làm gì?
Đặt nạn nhân sấp hô hấp nhân tạo
Đặt nạn nhân nằm ngửa hô hấp nhân tạo
Đặt nạn nhân nằm ngửa hô hơi thổi ngạt.
Hà hơi thổi ngạt kết hợp ẩm tim ngoài lồng ngực
Câu 43: Tại lúc nạn nhân bị điện giật bao nhiêu thời gian thì 90% nạn nhân được cứu sống?
Trong vòng 3 phút.
Trong vòng 10 phút.
Trong vòng 1 phút.
Trong vòng 5 phút.
Đốt cháy điện có thể xảy ra do
Tiếp xúc với phần tử có điện áp
Dòng điện rò trong đất
Dòng điện chạy qua cơ thể con người
Dòng điện lớn chạy qua cơ thể con người
Điện trở cơ thể con người dao động trong khoảng nào?
200-500000Ω
1000-500000Ω
500-500000Ω
4000-500000Ω
Sự phân bố điện áp trong đất có dạng hình gì?
Đường thẳng
Đường cong
Đường cong có dạng hyperbol
Hình tròn
Thời gian cắt của các thiết bị bảo vệ phải đảm bảo nhỏ hơn bao nhiêu thì không nguy hiểm cho con người:
0,1 s
0,2 s
0,3 s
0,4 s
Điện áp tiếp xúc được tính theo biểu thức nào?
U1 = a1I1; a1<1
U2 = a2I2; a2<1
U1 = a1I1; a1>1
U2 = a2I2; a2>1
Điện áp tiếp xúc lớn nhất không gây ra nguy hiểm cho con người trong các hàm mũ là:
12 V
24 V
36 V
40 V
Tần số ảnh hưởng như thế nào đến độ lớn dòng điện chạy qua cơ thể con người:
Không ảnh hưởng
Tần số càng cao, ảnh hưởng càng lớn.
Tần số càng thấp, ảnh hưởng càng lớn.
Tần số càng thấp, ảnh hưởng càng lớn đặc biệt là tần số 50+60 Hz
Trong mạng điện ba pha trung tính nối đất thì điện áp tiếp xúc phụ thuộc yếu tố nào?
Điện trở cách điện giữa các pha với đất
Điện trở cách điện giữa người với đất
Điện trở của hệ thống nối đất
Điện trở của hệ thống nối đất và điện trở cách điện giữa người với đất
Trong mạng điện ba pha trung tính cách ly với đất thì điện áp tiếp xúc phụ thuộc yếu tố nào?
Điện trở của hệ thống nối đất và điện trở cách điện giữa các pha với đất
Điện trở của hệ thống nối đất
Điện trở cách điện giữa người với đất
Điện trở cách điện giữa các pha với đất
Trong mạng điện ba pha trung tính cách ly dòng điện đi qua người I_x khi họ qua ảnh hưởng của điện dung so với dòng điện đi qua người I_y khi tính cả điện dung giữa các pha với đất:
I_x > I_y
I_x ≥ I_y
I_x < I_y
I_x ≤ I_y
Dòng điện qua người I_x khi chịu điện áp bước phụ thuộc vào yếu tố nào?
Điện áp bước
Điện trở cách điện giữa người và đất
Điện trở cách điện giữa các pha với đất
Điện áp bước và điện trở cách điện giữa người với đất
Dòng điện qua người I_x khi chạm vào dây nguội của mạng điện 3 pha trung tính nối đất phụ thuộc vào yếu tố nào?
Điện trở cách điện giữa các pha với đất
Điện trở dây trung tính
Không cần pha và điện trở giữa các pha với đất
Không cần pha và điện trở dây trung bình
Câu 57: Chọn phương án đúng?
Đối với mạng điện trung tính nối đất chỉ tính toán cách điện với điện áp pha
Mạng điện trung tính cách ly có dòng điện chạm đất lớn
Trong mạng điện trung tính cách ly, pha A bị chạm đất, người chạm vào pha B thì điện áp đặt lên người là Uo
Trong mạng điện trung tính nối đất, pha A bị chạm đất, người chạm vào pha B thì điện áp đặt lên người là Uo
Tính I2 để người được an toàn khi chạm vào một pha của lưới điện 3 pha trung tính cách ly. Biết U = 380V, R2 = 1kΩ
73kΩ
53kΩ
63kΩ
60kΩ
Tính I2 khi chạm vào một pha của mạng điện ba pha trung tính cách ly. Biết U = 380V, R2 = 7kΩ, Rn = 1kΩ
I2 = 0,0518A
I2 = 0,00518A
I2 = 0,518A
I2 = 0,1518A
Tính I_a để người được an toàn khi chạm vào một pha của lưới điện 3 pha trung tính nối đất. U = 380V, R_a = 1kΩ
60,86mA
65,86mA
50,86mA
55,86mA
Tính R_a để người được an toàn khi chạm vào một pha của lưới điện 3 pha trung tính nối đất. U = 380V, R_1 = 1kΩ,
20kΩ
19kΩ
21kΩ
22kΩ
Tính R_a để người được an toàn khi chạm vào một pha của lưới điện 3 pha trung tính nối đất. U = 380V, R_1 = 1kΩ, R_2 = 2kΩ
20,99kΩ
19,99kΩ
21,99kΩ
22kΩ
Tính I_s khi chạm vào dây mát của lưới điện 3 pha trung tính nối đất ở chế độ làm việc bình thường. Biết R_1 = 1kΩ, R_2 = 1,5kΩ, I_1 = 40A
50mA
60mA
70mA
40mA
Một số biện pháp bảo vệ tránh tiếp xúc trực tiếp gồm:
Khoảng cách an toàn; dùng cách điện; nối đất; dùng điện áp thấp và cắt bảo vệ.
Khoảng cách an toàn; dùng cách điện; dùng lưới ngăn; nối đất và cắt bảo vệ.
Khoảng cách an toàn; dùng cách điện; dùng lưới ngăn; dùng điện áp thấp và nối đất.
Khoảng cách an toàn; dùng cách điện; dùng lưới ngăn; dùng điện áp thấp và cắt bảo vệ.

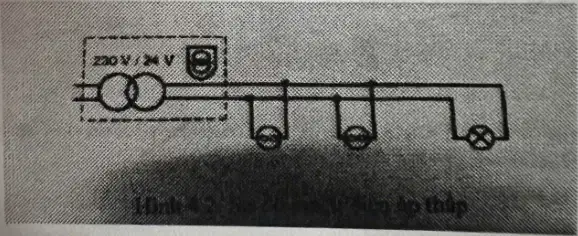

Đây là sơ đồ mạng điện gì?
Mạng điện phân ly phương
Mạng điện địa
Mạng điện áp thấp
Mạng điện tăng áp
Điện áp rất thấp DART lấy ra từ cuộn thứ cấp của máy biến áp cách ly có giá trị cho phép là bao nhiêu?
Không được lớn hơn 24 V
Không được lớn hơn 40 V
Không được lớn hơn 50 V
Không được lớn hơn 60 V
Những đặc điểm khác biệt của máy biến áp tự ngẫu là gì?
Chỉ có thể biến đổi từ điện áp cao sang điện áp thấp
Chỉ có thể biến đổi từ điện áp thấp sang điện áp cao
Biến đổi điện áp, các cuộn dây liên hệ với nhau bằng từ
Biến đổi điện áp, các cuộn dây liên hệ với nhau bằng từ và điện
Quy phạm quy định điện trở nối đất an toàn là:
R ≤ 0,5 Ω
R ≤ 1 Ω
R ≤ 2 Ω
R ≤ 5 Ω
Quy phạm quy định điện trở nối đất an toàn cho trạm biến áp có điện áp trừ U2 > 1100V là:
R ≤ 0,5 Ω
R ≤ 1 Ω
R ≤ 2 Ω
R ≤ 5 Ω
Bảo vệ bằng biện pháp cân bằng và điều khiển thế được dùng khi:
Điều kiện môi trường nguy hiểm
Điều kiện môi trường đặc biệt nguy hiểm
Điều kiện môi trường ít nguy hiểm
Điều kiện môi trường không nguy hiểm
Khoảng cách của hai hệ thống tiếp đất riêng biệt phải cách nhau ít nhất:
10 m
20 m
30 m
40 m
Khoảng cách gần các phần tử kim loại được nối đến 2 hệ thống tiếp đất khác nhau phải đặt cách xa nhau ít nhất:
0,1 m
0,2 m
0,3 m
0,4 m
Đối với cặp mềm (cung cấp cho các thiết bị cầm tay và di động) thì dây trung tính bảo vệ có màu gì?
Đỏ
Xanh
Vàng
Trắng
Dây trung tính bảo vệ được treo như thế nào?
Ngang bằng với dây pha
Cao hơn dây pha
Thấp hơn dây pha
Treo trên cột ở vị trí tùy ý
Trong hệ thống điện có mấy loại nối đất?
1
2
3
4
Để loại trừ điện áp tiếp xúc trên vỏ thiết bị điện, người ta sử dụng bảo vệ nào?
Bảo vệ nối đất và bảo vệ cân bằng và điều khiển sự phân phối thế
Bảo vệ nối đất và bảo vệ tiếp trung tính
Bảo vệ tiếp trung tính và bảo vệ tự động cắt khi bị sự cố
Bảo vệ nối đất và bảo vệ tự động cắt khi bị sự cố
Để giới hạn điện áp tiếp xúc trên vỏ thiết bị điện không còn nguy hiểm cho người, người ta sử dụng bảo vệ nào?
Bảo vệ nối đất, bảo vệ cân bằng và điều khiển sự phân phối thế
Bảo vệ nối đất và bảo vệ tiếp trung tính
Bảo vệ tiếp trung tính và bảo vệ tự động cắt khi bị sự cố
Bảo vệ nối đất và bảo vệ tự động cắt khi bị sự cố
Xác định dòng điện đi qua người khi chạm vào vỏ của động cơ bị chạm m x 1 pha có điện áp U = 220V; Rn = 20000 trong khi động cơ này chưa được nối đất.
0,011 (A)
0,22 (A)
0,0011 (A)
2,2 (A)
Cách nối đất nào vừa giảm được điện áp bước vừa giảm được điện áp tiếp xúc?
Nối đất hình ô lưới
Nối đất tập trung
Nối đất mạch vòng và nối đất tập trung
Nối đất nhân tạo
Một động cơ ba pha được cấp điện từ lưới điện 380/220V. Động cơ được nối đất bảo vệ với R₀ = 10Ω. Tính điện áp đặt lên cơ thể người khi chạm vào động cơ bị chạm mát một pha. Biết Rₙ = 1kΩ.
220 V
110 V
150 V
100 V
Một động cơ ba pha được cấp điện từ lưới điện 380/220V. Động cơ được nối đất bảo vệ với R₀ = 10Ω. Tính dòng điện chạy qua cơ thể người khi chạm vào động cơ bị chạm mát một pha. Biết Rₙ = 1kΩ.
100mA
110mA
150mA
220mA
Một động cơ ba pha được cấp điện từ lưới điện 380/220V. Điện trở nối đất của hệ thống là 10Ω. Động cơ được nối đất bảo vệ với R₀ = 10Ω. Tính điện áp đặt lên cơ thể người khi chạm vào động cơ bị chạm mát một pha. Biết Rₙ = 1kΩ.
100mA
110mA
150mA
220mA
Một động cơ ba pha được cấp điện từ lưới điện 380/220V. Điện trở nối đất của hệ thống là 10Ω. Động cơ được nối đất bảo vệ với R_v = 10Ω. Tính dòng điện chạy qua cơ thể con người khi chạm vào động bộ chạm một pha. Biết R_c = 1kΩ.
109,5 mA
59,5 mA
209,5 mA
100 mA
Ý nghĩa của việc nối đất lặp lại ở dây trung tính là gì?
Giảm hoặc được sự cố khi bị đứt dây trung tính hoặc giảm điện áp của dây trung tính đối với đất nếu chạm vỏ.
Giảm hoặc được sự cố khi bị đứt dây trung tính hoặc giảm điện áp của dây trung tính đối với đất nếu chạm vỏ.
Giảm được giá trị của điện trở nối đất dẫn đến dòng điện qua người giảm đến giá trị an toàn.
Giảm được giá trị của điện trở nối đất dẫn đến dòng điện qua người giảm đến giá trị an toàn.
Một động cơ ba pha được cấp điện từ lưới điện 380/220V. Điện trở nối đất của hệ thống là 8Ω. Động cơ bị chạm một pha và được nối đất bảo vệ với R_v = 10Ω. Tính điện áp lên cơ thể con người khi chạm vào động bộ chạm vào dây trung tính vận hành. Biết R_c = 1kΩ.
A. 83,34 V
B. 93,34 V
C. 103,34 V
D. 203,34 V
Một động cơ ba pha được cấp điện từ lưới điện 380/220V. Điện trở nối đất của hệ thống là 8Ω. Động cơ bị chạm một mặt bộ pha và được nối đất bảo vệ với R_v = 10Ω. Tính dòng điện chạy qua cơ thể con người khi chạm vào động bộ chạm vào dây trung tính vận hành. Biết R_c = 1kΩ.
Cần tính toán dựa vào các thông số đã cho, đáp án là khoảng 109,5 mA.
Khoảng 15,2 mA.
Khoảng 500 mA.
Khoảng 2,5 mA.
Một động cơ ba pha được cấp điện từ lưới điện 380/220V. Điện trở nối đất của hệ thống là 8Ω. Động cơ bị chạm mát một pha và điện trở tiếp xúc là 500Ω. Tính điện áp đặt lên cơ thể con người khi chạm vào động bị chạm vào dây trung tính vận hành. Biết R_c = 1kΩ.
A. 28,7 V
B. 27,7 V
C. 26,7 V
D. 25,7 V
Chọn đáp án đúng cho sơ đồ sau:
Điện áp cao xâm nhập sang điện áp thấp khi phía cao áp có trung tính cách ly và hạ áp có trung tính nối đất.
Điện áp cao xâm nhập sang điện áp thấp khi phía cao áp có trung tính nối đất và hạ áp có trung tính cách ly.
Điện áp cao xâm nhập sang điện áp thấp khi phía cao áp có trung tính nối đất và hạ áp có trung tính nối đất.
Điện áp cao xâm nhập sang điện áp thấp khi phía cao áp có trung tính cách ly và hạ áp có trung tính cách ly.
Câu 89: Sơ đồ sau thể hiện điều gì?
Quá trình truyền tín hiệu thần kinh qua synapse.
Quá trình trao đổi khí ở phổi.
Quá trình tiêu hóa thức ăn trong dạ dày.
Quá trình vận chuyển máu trong tim.
Xâm nhập điện áp cao sang điện áp thấp khi trung tính của cao áp cách ly và trung tính của hạ áp cách ly.
Xâm nhập điện áp cao sang điện áp thấp khi trung tính của cao áp nối đất và trung tính của hạ áp cách ly.
Xâm nhập điện áp cao sang điện áp thấp khi trung tính của cao áp cách ly và trung tính của hạ áp nối đất.
Xâm nhập điện áp cao sang điện áp thấp khi trung tính của cao áp nối đất và trung tính của hạ áp nối đất.
Câu 90: Để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp, người ta đã thực hiện biện pháp nào sau đây?
Sử dụng máy biến áp cách ly.
Nối trực tiếp hai mạch điện với nhau.
Dùng dây dẫn có tiết diện lớn.
Không sử dụng bất kỳ biện pháp bảo vệ nào.

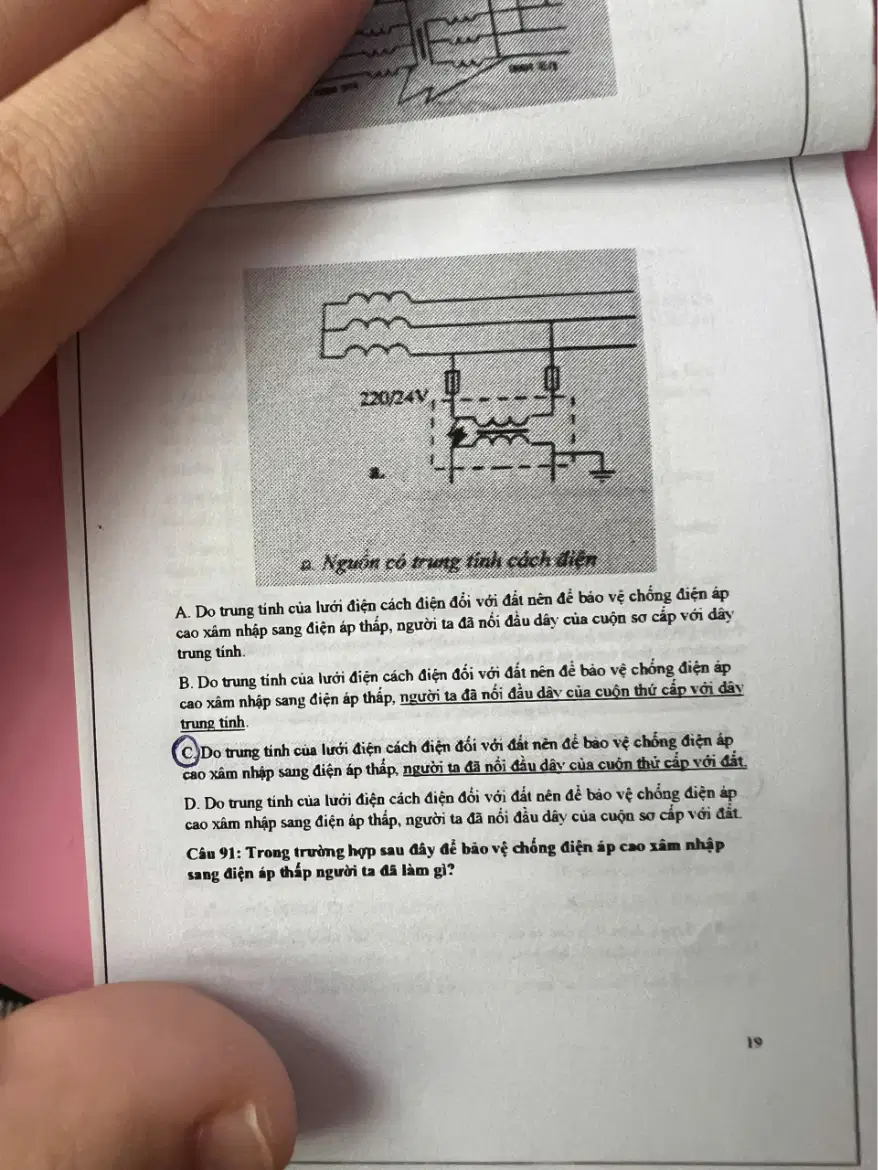

Do trung tính của lưới điện cách điện đối với đất nên để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp, người ta đã nối đầu dây của cuộn thứ cấp với đất.
Do trung tính của lưới điện cách điện đối với đất nên để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp, người ta đã nối đầu dây của cuộn sơ cấp với dây trung tính.
Do trung tính của lưới điện cách điện đối với đất nên để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp, người ta đã nối đầu dây của cuộn sơ cấp với đất.
Do trung tính của lưới điện cách điện đối với đất nên để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp, người ta đã nối đầu dây của cuộn thứ cấp với đất.
Do trung tính của lưới điện cách điện đối với đất nên để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp, người ta đã nối đầu dây của cuộn thứ cấp với dây trung tính.
Trong trường hợp sau đây để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp người ta đã làm gì?
Nối đầu dây của cuộn thứ cấp với đất.
Nối đầu dây của cuộn sơ cấp với đất.
Sử dụng cầu chì ở cuộn thứ cấp.
Lắp đặt máy biến áp cách ly.
Do trung tính của lưới điện nối đất nên để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp, người ta đã nối đầu dây của cuộn thứ cấp với dây trung tính?
Do trung tính của lưới điện nối đất nên để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp người ta đã nối đầu dây của cuộn thứ cấp với đất.
Do trung tính của lưới điện nối đất nên để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp, người ta đã nối đầu dây của cuộn sơ cấp với đất.
Do trung tính của lưới điện nối đất nên để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp, người ta đã nối đầu dây của cuộn sơ cấp với dây trung tính.
Do trung tính của lưới điện nối đất nên để bảo vệ chống điện áp cao xâm nhập sang điện áp thấp, người ta đã nối đầu dây của cuộn thứ cấp với dây trung tính.
Trường điện từ sinh ra do đâu?
Dòng điện xoay chiều AC
Dòng điện một chiều DC
Điện áp cao
Tần số cao
Trường điện từ tần số cao có ảnh hưởng tới sức khỏe con người không? Hãy chọn đáp án đúng sau đây?
Đặc điểm của trường điện từ tần số cao là gì?
Trường điện từ tần số cao không có khả năng lan toả ra không gian mà không cần đến việc có điện áp cao.
Trường điện từ tần số cao có khả năng lan toả ra không gian trong môi trường sống.
Trường điện từ tần số cao có khả năng lan toả ra không gian mà không cần dây dẫn điện với cấp điện áp cao.
Khoảng cách từ tâm của đường dây 500kV đến mặt đất ở khu đông dân cư có bao nhiêu để người trên mặt đất có cường độ điện trường nhỏ hơn 5kV/m?
18m
16m
14m
12m
Khi có người bị điện giật, việc đầu tiên cần làm là?
Tìm cách để tách nạn nhân ra khỏi mạch điện một cách nhanh nhất.
Tìm cách để tách nạn nhân ra khỏi mạch điện một cách nhanh nhất nhưng phải đảm bảo an toàn cho mình.
Tìm cách để tách nạn nhân ra khỏi mạch điện một cách nhanh nhất nhưng phải đảm bảo làm bảo cho nạn nhân và người cứu.
Sau khi tách nạn nhân ra khỏi lưới điện, nếu nạn nhân bị ngất nhưng vẫn còn thở thì người cứu nên làm gì?
Đưa đến cơ sở y tế nơi gần nhất
Hô hấp nhân tạo kết hợp ấn tim ngoài lồng ngực
Lay nạn nhân thật mạnh để nạn nhân tỉnh lại
Để nạn nhân nằm chờ sơ cứu, nếu quá lâu có thể ngạt amoniac và tim bắc
Phương pháp hô hấp nhân tạo khi đặt nạn nhân nằm ngửa là?
Đặt lưng, đầu nạn nhân thẳng, đặt cho đầu ngửa ra sau và lồng ngực được rộng rãi. Người cấp cứu chính quỳ ở bên hông cầm 2 tay nạn nhân kéo lên và xuống theo nhịp hô hấp của mình, người giúp việc kéo lưỡi ra
Đầu hơi ngửa, đặt thêm gối cho đầu nạn nhân ra sau và lồng ngực được rộng rãi. Người cấp cứu chính quỳ ở phía đầu cầm 2 tay nạn nhân kéo lên và xuống theo nhịp hô hấp của mình, người giúp việc kéo lưỡi ra
Đầu đặt kê thêm gối cho đầu ngửa ra sau và lồng ngực được rộng rãi. Người cấp cứu chính quỳ ở phía đầu cầm 2 tay nạn nhân kéo lên và xuống theo nhịp hô hấp của mình, người giúp việc kéo lưỡi ra
Đầu đặt kê thêm gối cho đầu ngửa ra sau và lồng ngực được rộng rãi. Người cấp cứu chính quỳ ở bên hông cầm 2 tay nạn nhân kéo lên và xuống theo nhịp hô hấp của mình, người giúp việc kéo lưỡi ra
Đường đi của dòng điện qua người trong các trường hợp sau đây có phần lượng dòng điện đi qua tim là lớn nhất?
Từ chân qua chân
Từ tay qua tay
Từ tay phải qua chân
Từ tay trái qua chân
Đối với kỹ thuật toán, nghiên cứu sự suy giảm điện trở trong khoảng nào?
10 – 40 V
10 – 50 V
10 – 60 V
10 – 70 V
Khi bị điện giật thì ngưỡng điện áp xuyên thủng da trong khoảng nào sau đây?
10 – 40 V
10 – 50 V
10 – 60 V
10 – 70 V
Khi đặt một điện áp lên cơ thể, sự xuyên thủng da chấm dứt hoàn toàn sau bao lâu?
2-3 s
3-4 s
4-5 s
5-6 s
Vùng điện thế không là vùng cách vị trí chạm đất bao nhiêu mét?
10 m
20 m
30 m
40 m
Các biện pháp để đề phòng tai nạn do tiếp xúc trực tiếp, người làm việc điện cần phải làm gì?
Học tập và tuyệt đối tuân theo quy trình, quy phạm an toàn, sử dụng đầy đủ trang bị bảo hộ cá nhân.
Học tập và tuyệt đối tuân theo quy trình, quy phạm an toàn, không được vi phạm lăng lang an toàn.
Học tập và tuyệt đối tuân theo quy trình, quy phạm an toàn, khi làm việc nhất định phải có ít nhất 2 người.
Học tập và tuyệt đối tuân theo quy trình, quy phạm an toàn. Giữ khoảng cách đảm bảo an toàn.
Để đề phòng tai nạn do tiếp xúc gián tiếp thì người ta thiết kế ra các hệ thống bảo vệ như:
Nối đất bảo vệ; nối dây trung tính bảo vệ; ngăn cách bảo vệ
Nối đất bảo vệ; nối dây trung tính bảo vệ; DART
Nối đất bảo vệ; nối dây trung tính bảo vệ; cắt bảo vệ
Nối đất bảo vệ; nối dây trung tính bảo vệ; buồng đẳng thế.
Mục đích của bảo vệ nối đất là gì ?
(a)
Tiếp xúc gián tiếp trong sơ đồ TN khi bị chạm mát một pha, các thiết bị bảo vệ không tác động thì điện áp tiếp xúc là bao nhiêu?
U=40V
U<40V
U>40V
U>=50%pha
Ở lưới điện trung tính cách ly, khi xảy ra sự cố chạm mát một pha, điện áp của pha không bị sự cố là
U
<U
>U
căn 3 U
Biện pháp hạn chế sự nguy hiểm khi tiếp xúc gián tiếp vào một pha của lưới điện trung tính nối đất
Tăng cường cách điện giữa người và đất
Nối vỏ thiết bị đến hệ thống nối đất bảo vệ
Nối vỏ thiết bị đến hệ thống nối đất bảo vệ, tăng cường điện trở cách điện giữa người và đất
Tăng giá trị điện trở nối đất của nguồn
Khi chạm vào dây trung tính của lưới điện một pha nối đất ở chế độ làm việc bình thường và chế độ ngắn mạch thì
chế độ làm việc bình thường nguy hiểm hơn chế độ ngắn mạch
chế độ ngắn mạch nguy hiểm hơn chế độ bình thường
Mức độ nguy hiểm là như nhau
Chế độ bình thường không nguy hiểm
Khi chạm vào dây trung tính của lưới điện một pha nối đất ở chế độ làm việc chế độ ngắn mạch thì điện áp đặt lên cơ thể người có giá trị
U/2
40V
>40V
<40V
Dòng điện chạy qua cơ thể con người khi chạm vào một pha của lưới điện ba pha trung tính cách ly, khi ngắn mạch một pha khác có giá trị
Bằng I ở chế độ mạch điện làm việc bình thường
Nhỏ hơn I ở chế độ mạch điện làm việc bình thường
Lớn hơn I ở chế độ mạch điện làm việc bình thường
Bằng căn 3 I ở chế độ mạch điện làm việc bình thường
Tính Ing khi chạm vào một pha của lưới điện ba pha trung tính cách ly ở chế độ ngắn mạch một pha khác. Biết U =380V; Ru = 7kQ, R, = IkQ
65.85mA
114,07 mA
110,07 mA
55,86mA
Tính Ing khi chạm vào vỏ thiết bị điện ba pha được đấu vào lưới điện ba pha trung tính nối đất bị chạm mát một pha. Biết U = 380V; R, = 7K2 R, = IkQ
157,14mLA
150,14mA
271,43mA
275,43mA
Tính Ing khi chạm vào võ thiết bị điện ba pha được đấu vào lưới điện ba pha trung tính nối đất bị chạm mát một pha.
BiếtU = 380V; R.n = 7k52 R., = 1452; R, = 1002
94,7mA
44,9mA
54,0mA
84, 7m4
Trong trường nào nên sử dụng điện áp thấp
Trong những môi trường đặc biệt nguy hiểm, nơi ẩm ướt, thiết bị cầm tay và có công suất thấp
Trong mọi trường để đảm bảo an toàn ta nên dùng DART
Ở những nơi có nhiều người qua lại hay có nhiều thiết bị máy móc cùng một hệ thống nối đất
Ở những nơi không có nối đất hay nối dây trung tính bảo vệ
Những đặc điểm khác biệt của máy biến áp cách ly là gì?
. Bất kỳ điểm nào trên cuộn thứ cấp đều có hiệu điện thế bằng không so với mặt đất, chi có sự chênh lệch điện thể ở 2 điểm khác nhau trên cuộn thứ cấp
Bất kỳ điểm nào trên cuộn sờ cấp đều có hiệu điện thế bằng không so với mặt đất, chi có sự chênh lệch điện thể ở 2 điểm khác nhau trên cuôn thứ cáp
Bất kỳ điểm nào trên cuộn sơ cấp đều có hiệu điện thế bằng không so với mặt đật, chi có sự chênh lệch điện thể ở 2 điểm khác nhau trên cuộn sơ cấp.
Bắt ký điểm nào trên cuộn thủ cấp đều có hiệu điện thể bằng không so với mặt đật, chỉ có sự chênh lệch điện thể ở 2 điểm khác nhau trên cuôn thứ cấp.
Quy phạm quy định điện trở nối đất an toàn trong hẩm mỏ là?
R> 40
R ≤40
R>29
R≤ 22
Trên các tuyển dường dây trên không thì phải tiếp đất lặp lại sao cho khoảng cách tiếp đất giữa hai hệ thống nhỏ hơn.
500m
1000m
1500m
2000m
Dòng điện sự cố trong mạng điện báo vệ tiếp trung tinh phụ thuộc vào yếu tố nào?
Điện áp pha bị sự cố
Tổng trở đường dây dẫn pha bị sự cổ
Tổng trở dây trung tính bảo vệ
Điện áp pha bị sự cổ và tổng trở dây trung tính bảo vệ
Tổng trở của dây trung tính bảo vệ được chọn dòng sự cổ:
A. Nhỏ hơn hoặc bằng 3 lần dòng định mức của cầu chì
B. Lớn hơm hoặc bằng 3 lần dòng định mức của cầu chì
C. Nhỏ hơn hoặc bằng 1,5 lần dòng định mức của cầu chỉ
D. Lớn hơn hoặc bằng 1,5 lần dòng định mức của cầu chì
Tổng trờ của dây trung tính bảo vệ được chọn dòng sự cổ:
Nhỏ hơn hoặc bằng 3 lần dòng định mức của aptomat
. Lớn hơn hoặc bằng 3 lần dòng định mức của aptomat
Nhỏ hơn hoặc bằng 1,5 lần đồng định mức của aptomat
Lớm hơn hoặc bằng 1,5 lần dòng lịnh mức của aptomat
Việc dùng chung hệ thống tiếp đất bảo vệ phải thoa mãn điều kiện
Không có điện áp tiếp xúc trên vỏ thiết bị
Có điện áp tiếp xúc trên vỏ thiết bị
Điện áp tiếp xúc trên vỏ thiết bị ≤ 40V/ trong điều kiện bình thường
Điện áp tiếp xúc trên vỏ thiết bị ≤ 40/ trong diều kiện bình thưởng vả ≤ 24Y trong hàm mỏ
Thực tế theo quan điểm kinh tế-kỹ thuật thì tiết diện dây trung tính được chọn:
Bằng tiết diện dây pha nều cùng vật liệu
Nếu khác vật liệu thì tiết diện dây trung tính được chọn sau cho tổng trờ nhỏ hơn tổng trờ dây pha.
Nhỏ hơn hoặc bằng tiết diện dây pha nếu cùũng vệt liệu
Nếu khác vật liệu thì tiết diện dây trung tinh được lớn hơn tiết diện dây pha.
Trong cùng một nguồn cung cấp, một số thiết bị được nối đất bảo vệ, một số khác lại được tiếp trung tính bảo vệ thì:
Nguy hiểm khi tiếp xúc với vỏ thiết bị điện
Kinh tế hơn
An toàn
Dễ thực hiện
Một động cơ ba pha được cấp điện từ lưới điện 380/220V. Động cơ
được nối đất bảo vệ với R, =102. Khi động cơ bị chạm mát một pha có điện trở tiếp xúc là 10052. Tính dòng điện chạy qua cơ thể người khi bị chạm vào động cơ. Biết R., = 142.
19,82mA
29.82mA
39,82 mA
49,82m.A
